FEA RESULTATEN VANnikkellegering

Het totale vervorming, gelijk spanningsanalyse, gelijk spanningsanalyse het Nikkelgelegeerde respectievelijk weergegeven in Figuur 17, 18 en 19 . De totale warmteflux en directional warmteflux analyse voornikkel legering is getoond in figuur 20 en 21 respectively. Dezelfde procedure werd gevolgd voor de statische structuuranalyse en de thermische analyse van denikkel legering zoals constructiestaal en Titanium alloy. Dezelfde beperking en rotatiesnelheid wordt beschouwd.

                  figure 15. De totale warmteflux titaniumlegering

figure 16. directionele warmtestroom titaniumlegering

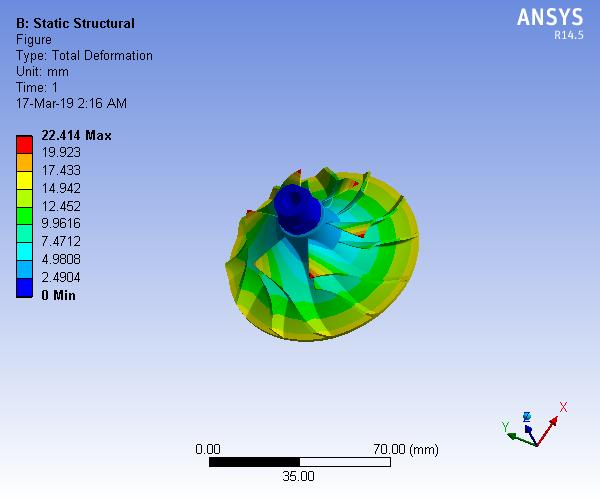

figure 17. Totale deformatie Nikkelgelegeerde

figure 18. Equivalente stress Nikkelgelegeerde

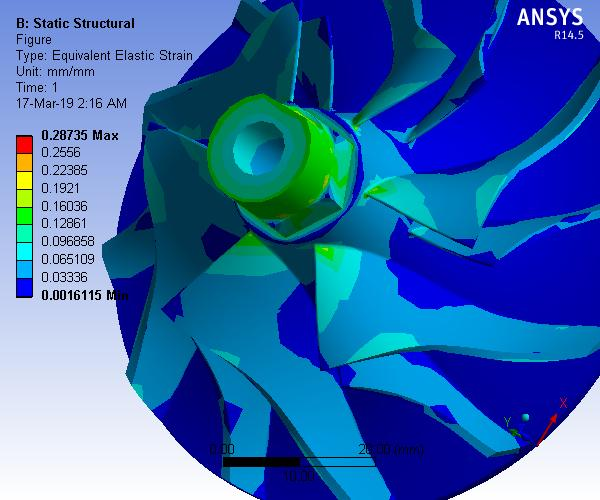

figure 19. Equivalente rek voor Nikkelgelegeerde

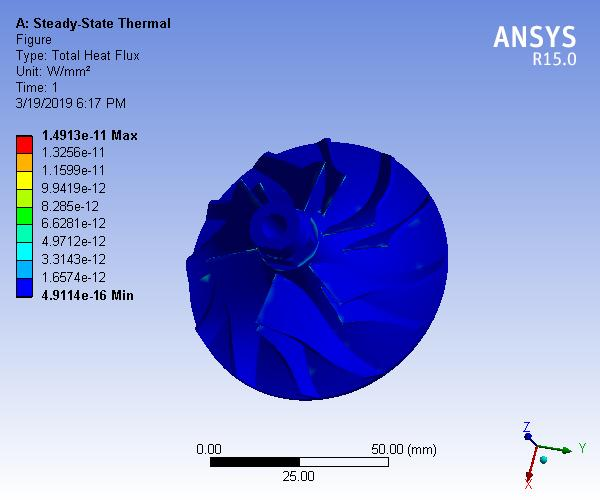

figure 20. Totale warmteflux Nikkelgelegeerde

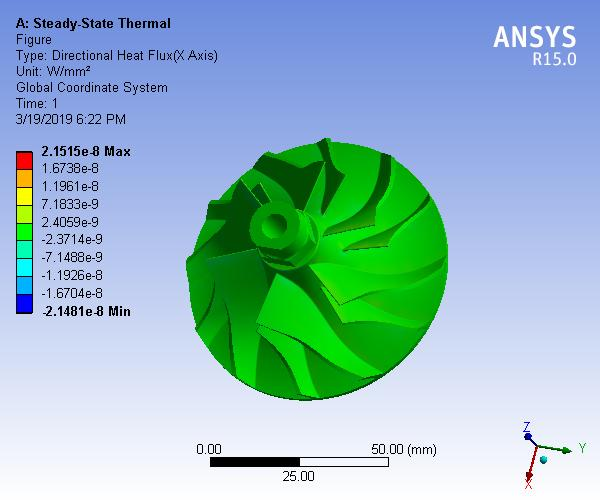

figure 21. directionele warmtestroom Nikkelgelegeerde

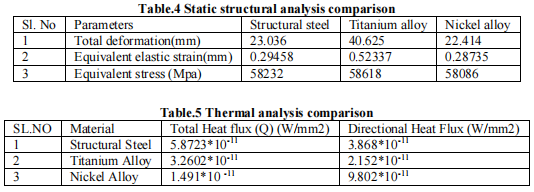

- tabel 4 en 5 toont de vergelijking statische structuuranalyse uitslagen en thermische analysis resultaten van de drie materialen in kwestie in deze studie. De vergelijking graphs van de vijf parameters geanalyseerd in deze studie is weergegeven in figuren 22-26 respectively.

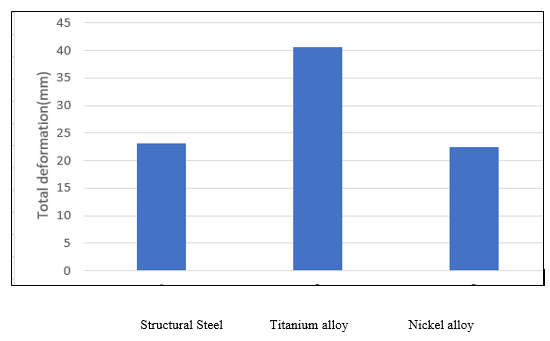

figure 22. Vergelijking van totale vervorming

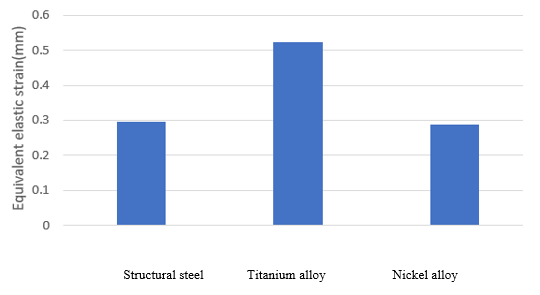

figure 23. Vergelijking Equivalente van elastische rek

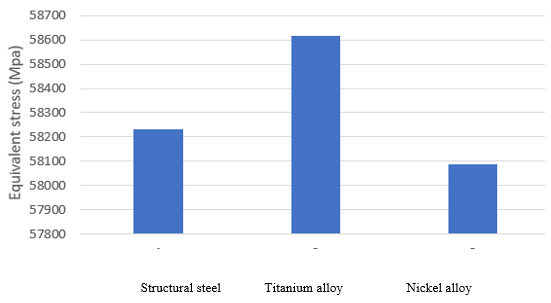

figure 24. Vergelijking van equivalente elastische spanning

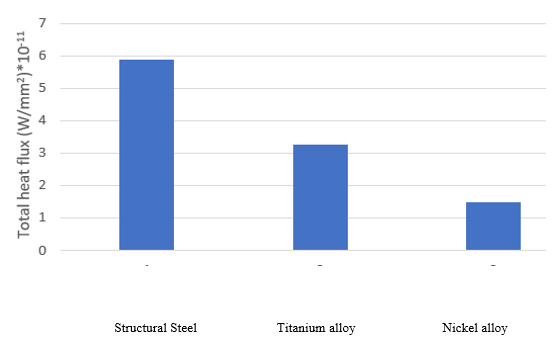

figure 25 . Vergelijking van Total Heat Flux

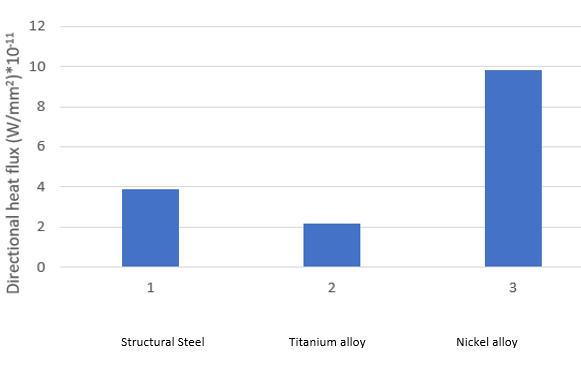

figure 26. Vergelijking van de Directional Heat Flux

- bovenstaande grafieken de relatie van de structurele eigenschappen duidelijk between de drie materialen. Van de drie materialen Titanium lijkt meer vervormen in vergelijking metnikkel legering en constructiestaal. De bovenstaande grafiek toont duidelijk de vergelijking tussen de thermische eigenschappen van de drie materialen. De directionele warmtestroom Nikkelgelegeerde is de hoogste van de drie materialen, maar omdat de totale warmteflux is minstenikkel legering in vergelijking met titanium legering en constructiestaal.

CONCLUSION

- analyse werd uitgevoerd voor de rotor van de turbocompressor gebruik ANSYS uitgevoerd.in de analysedeel het model van de waaier is gemaakt met CREO en het Bestanden werden gered in STEP-formaat en ANSYS geïmporteerd. De analyse wordt uitgevoerd Nout \\ op denieuw ontworpen model met verschillende materialen (constructiestaal,nikkel legering en titanium legering) en de resultaten werden vergeleken. Uit het bovenstaande overzicht resultaat Tabel concluderen we dat Nikkelgelegeerde beter bleek dan Structural Steel en Titanium legering. Uit de bovenstaande gegevens observeerden we dat minimale spanning en

deformation wordt verkregen Nikkelgelegeerde. Ook de totale thermische flux geïnduceerd op impeller was laag van het materiaal Nikkelgelegeerde. Waardoor de rotor kan weerstaan ​​ more spanning en temperatuur alsnikkel legering wordt gebruikt. Dus besluiten datnikkel legering is het meest geschikte materiaal onder de drie gekozen materialen voor de rotor van de

turbocharger.
