-, wordt algemeen aangenomen dat er behoefte is aan een betere correlatie tussen gieten en microstructuur vannisuperalloys

 NG

 superhak van vloeibaar metaal.2.

pouring temperatuur 3.

shell mal temperatuur -4.- metalmold

5. time genomen om MME-punt

6. cooling tarief tijdens stediging

De belangrijkste bevindingen van het effect van de gietverwerkingsvariabelen op microstructurele kenmerken kunnenconconclusief in de volgende

grain maat

as Alle gieteigenschappen worden beïnvloed door de korrelgrootte, de selectie van de optimale verwerkingsvariabelen,

based op deze overwegingen, lijkt essentieel te zijn.--For NI/BASE SUPERLOYS IN100, de korrelgrootte bleek toenemen met het gieten van de temperatuur en

101; zoals het effect van het aantal lagen is verwaarloosbaar&#.

size over de variatie van het gieten van de temperatuur, waarniet in tegenstelling tot Naar het korrelgrootte, hoge mal voorverwarming temperatuur leidt tot een betere controleerbaarheid van graanuniformiteit

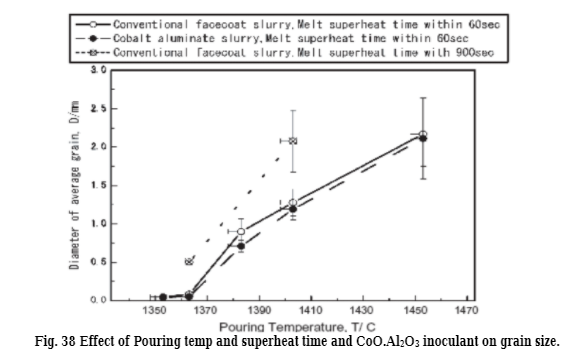

.Het effect van het gieten van temperatuur en oververhittingstijd Graangrootte wordt weergegeven in

&#

 as de oververhitting tijd is

ongcessed De korrelgrootteneemt toe, evenals de toename in het gieten van temperatuur. De korrelgrootte bleek enigszins

3 o3

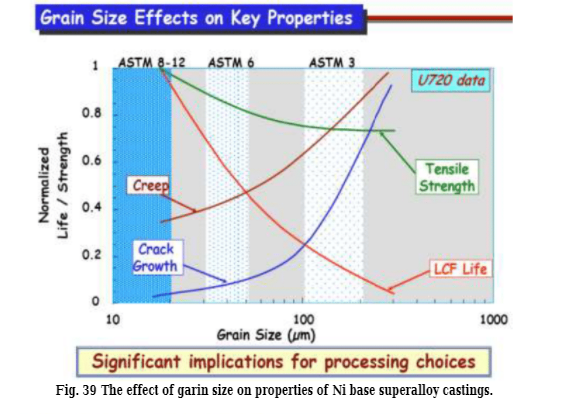

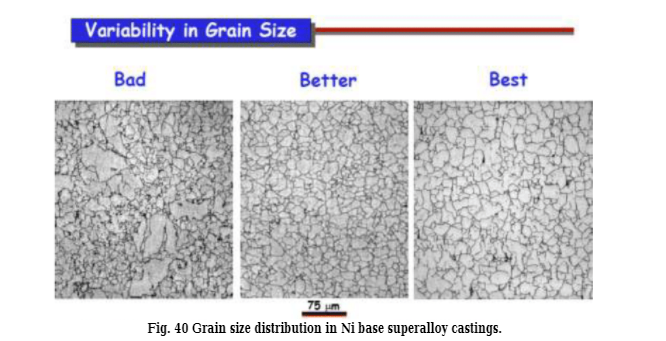

.)figures 39 en 40illlustraat het effect van graansize op de eigenschappen van NI base superalloy gietstukken.

microoporositeit en dendrite armafstand (DAS)

variaties in das van in100 volgen een trend vergelijkbaar met die van korrelgrootte, met de mal temperatuur die een meer speelt

prominente rol bij het bepalen van de DAS dan de gietende temperatuur en het vacuümniveau. De invloed van de

nnummer shell-jassen op das is verwaarloosbaar.

microopositeit van investering gegoten turbinemes van in713LC Superalloyneemt af met afname van secundaire dendriet-armafstand (SDA's). Inoculant bleek wat effect uit te oefenen op het verminderen van de porositeitsinhoud, metname een temperaturen van high. Porositeit bestaat bij graangrens en interdendritische regio's. Aangezien SDA's veel fijner is danDe korrelgrootte, werd de porositeitsgehalte beschouwd als eerder een \"weeggemiddelde\" maatregel van SDA's dan graan

size. Mold Temperatie oefent belangrijk effect op het gehalte aan de porositeit, omdat schimmel-

sdas relatief groot is, vermindert de verfijning van de korrelgrootte de \"effectieve\" SDA's en daarom reducing de inhoud van de

orus. SDA's beïnvloeden de eigenschappen van Ni Base Superalloy-gietstukken zoals weergegeven in
