ECONDARY GAMMA PRIME

oncreased warmte-ingangen, in termen van hogere gietende temperatuur en vormtemperatuur, resulteren in een verminderde deeltjes

size van secundaire gamma prime. Het vacuümniveau en het aantal shell-jassen beïnvloeden de morfologie van

De secundaire gamma-prime in mindere mate

.De morfologie van de secundaire gamma prime controls De verhoogde temperatuureigenschappen van NI

Base Superalloys en daarom lijkt de kennis van het effect van de

-processing-variabelen op de morfologie, het secundaire gamma Prime lijkt vrij belangrijk.

Flididity

WhousHole is voldoende literatuur beschikbaar met betrekking tot het effect van verschillende legeringselementen op de structuur en

mechanische eigenschappen van investeringen castni

base superalloys, is er Nauwelijks informatie over vloeibaarheid, die een van de belangrijkste gietkarakteristieken van NIBase Superalloys in beleggingsschelpen worden gegoten.

woulds en BENSON-

-

Reported dienibase superalloys hoge giettemperatuur (1550° c), zoals vergelijken TO schimmel voorverwarmingstemperatuur (1100-°c), genereert extra warmte en onmiddellijke uitgas die

trakt in de vorm en creëert \"no

Vul \"Gebieden.-

-



noticed die verhoogde investering shell coatings verminderde permeabiliteit van de moldwand,-

promoted chemische reactie van gesmolten metaal met ingesloten lucht en verhoogde bijgevolg de oppervlaktespanning en/

evele vloeibaarheid. Vacuüm bleek te helpen de vloeibaarheid van de NI

Base superalloys te helpen door de achterste drukinside de vorm te verminderen enoch eliminatie de reactie van zuurstof met reactieve elementen in de legering samenstelling en dus

n-reducing De oppervlaktespanning van de gesmolten legering

.

fluting van PK24 (in

100) legering bleek behoorlijk bevredigend te zijn. Individuele verwerkingsvariabelen do

af de vloeibaarheid, maar het gecombineerde effect van twee of meer variabelen op vloeibaarheid is veel meer uitgesproken.

al hoewel alle gieterijvariabelen invloed op de vloeibaarheid uitoefenen, wordt het maximale effect opgelegd door gieten

temperatuur en matrijzenstemperatuur. Het realiseren van een bevredigende vloeibaarheid door verstandige combinaties van de processing variabelen is een duidelijke mogelijkheid gebleken





&#

nnew trends

.n

14.2.

ninvesteringen gieten

rapid prototyping

tradoeveelheid, is investeringsgieten het productieproces van keuze voor bepaalde soorten gietstukken.

ignoring voor het moment dat toepassingen in

101; Investeringsgieten worden gebruikt om specifieke materiaal

properties te verkrijgen, gebruikers kiezen voor investeringsgieten als productieproces voornamelijk gebaseerd op twee variabelen.

De eerste variabele is de complexiteit van de geometrie. Voor doeleinden van deze discussie kunnen we geometrische

complexiteit definiëren als functies die de moeilijkheden van de fabricage, zoals ondersnijdingen, dunne muren, verhoogdaccurattering, enz., Zijn verhoogd, is investeringsgieten gekozen Wanneer de geometrie van het gieten complexer is dan kan

easily gecreëerd door andere gietmethoden zoals zandgieten, spuitgieten of permanente vormgieten. Als een casting

wel zou moeten vereisen dat meerdere kernen zandgieten of meerdere gereedschapsacties moeten worden gegoten, is investeringsgieten

conisidered.-De tweede variabele is productievolume. Als het volume te laag is, maken de geamortiseerde kosten van wax patroon gereedschap will waarschijnlijk de casting duurder dan een machinaal deel of lassen. Investering gieten is alleen-g geconsolideerd wanneer het volume hoog genoeg is dat de kosten van gietstukken onder de meeste van bewerkte delen of

- RAPID prototyping technologieën:- itero lithografie (SLA).

4

-nfused depositie modellering (FDM). 2-lamineerde object productie (LOM). 5

selectie laser sintering (SLS).

zolid ground curing (SGC).6 direct metalen laser sintering (DMLS).

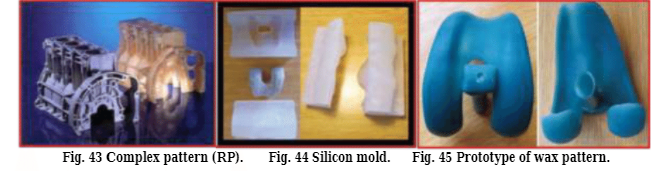

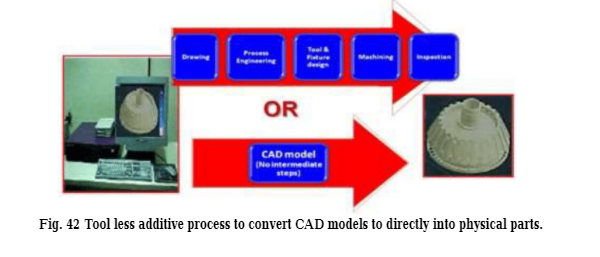

Figure 42 shows dat de snelle prototyping (RP) -technologie tijd bespaart, vooral voor complexe patronen die worden weergegeven in

fig. 43

, door CAD-modellen te gebruiken.  figures 44 en 45

SHOW het siliciumvorm en wax prototype patroon voor \\n \\n \\n \\ninvestment gieten gemaakt door rp \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
