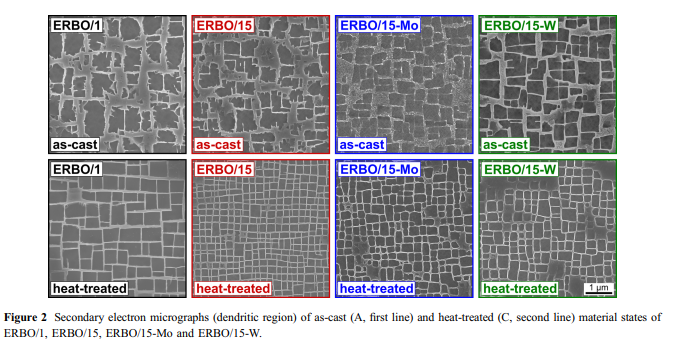

figure 2 presenteert SEM-microfoto's van de acht materiaalstaten, die in het huidige werk werden overwogen. De vier als-cast-materialenstanden worden gepresenteerd in de bovenste rij van Fig. 2. De volledig warmte-treated materiaalstatenna de secundaire verouderingsbehandeling (tabel 2) worden getoond in de onderste rij van Fig. 2.

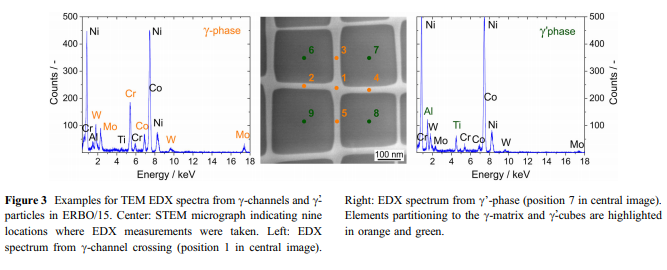

 transmissie elektronenmicroscopie (TEM) werd gebruikt om de lokale legeringschecking van de twee fasen in de C/C-microstructuur te analyseren. Tem werd uitgevoerd met behulp van een&JSM JSM-6490 (voor ERBO/1) en een Tecnai G2 F20 van FEI (voor ERBO/15 en haar derivaten), zowel uitgerust met een FEG die actief is bij 200 kV en een EDAX-analysesysteem. De procedure, die werd gebruikt voor het meten van fasesamenstellingen in de drie ERBO/15-varianten, is geïllustreerd in FIG. 3. De afbeelding in het midden van FIG. 3 toont een stammicrofoto genomen in een @ [richting (meervoudige bundelcontrast). EDX-spectra werd genomen op vijf C-channel-posities (1-5, zoals aangegeven) en in de centra van de vier aangrenzende C-particles (posities 6-9). Elk EDX&-spectrum werd geregistreerd met een elektronenbundeldiameter 10nm gedurende een periode van 60 s. Samenstellingen werden berekend met behulp van het EDAX-algoritme. De waarden voor de twee fasen werden verkregen als de gemiddelden van de vijf kanaals metingen (analysepunten 1 tot 5) en de vier deeltjesmetingen (analyse punten 6 tot en met 9). Voorbeelden van EDX-spectra voor het kruis C-channel (in oranje, positie 1) en voor de Upper rechts Cparticle (in groen, positie 7) worden-links en rechts weergegeven Diagrammen zoals aangegeven.&

voor vergelijking, we gebruiken enkele van de lokale compositie-resultaten gerapporteerd door Parsa et al. [36], die werden verkregen door een lokale elektrode Atom-sonde (LeapingM 3000x HR, CAMECA-instrumenten) in de spanningsmodus bij een monsterbasemperatuur van * 65 K.

 -=//

    resonant ultrasone spectroscopie (RUS): in het huidige werk werden elastische stijfheidscoëfficiënten als een functie van de temperatuur bepaald met behulp van resonant ultrasone spectroscopie (RUS), bijv [38, 39]. Precies100 [georiënteerde cuboïdale exemplaren van doelafmetingen van ongeveer 8 9 7 x 6 mm3

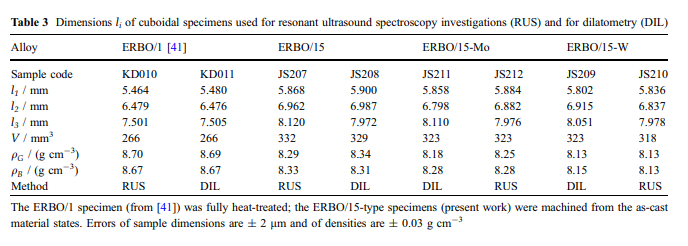

336 mm3 werden verkregen door LAUE-oriëntatie te combineren met sparkerosie-bewerking zoals beschreven in [40]. In het huidige werk werden RUS-metingen genomen voor ERBO15 en zijn varianten. Ter vergelijking: de gegevens voor ERBO1 zijn genomen van het werk van Demtro¨der et al. [41]. Alle monsterafmetingen worden gegeven in tabel 3. Voor alle geteste exemplaren in het onderhavige werk was er een goede overeenkomst tussen geometrische dichtheden QG (berekend uit monstergewichten en volumes) en de dichtheden bepaald door de drijfwerkwijze QB (tabel 3). Goede oppervlaktekwaliteiten werden vastgesteld door te slijpen en diamantplaat polijsten.

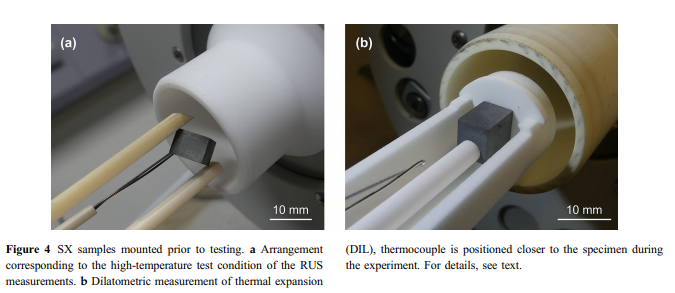

--- in FIG. 4A, in FIG. 4A, wordt een typisch RUS-monster geklemd tussen twee keramische staven en de-//

measures thermokoppel in de buurt. Tijdens de experimenten was het thermokoppelniet gehecht aan het exemplaar, maar heel dichtbij. Specimen en het relevante deel van het thermokoppel bevonden zich in de temperatuurconstante zone van de oven

 for De experimentele bepaling van resonantiefrequenties, vrij vibrerende monsters worden gebruikt. De experimenteel verkregen resonantiefrequenties zijn gerelateerd aan de drie onafhankelijke elastische stijfheidscoëfficiënten C11, C12 en C44 van het pseudo
cubisch kristal [38, 39, 41]. Voor gegevensverzameling werd een RUS-apparaat gebouwd in

ány gebruikt. Het systeem bestond uit een frequentieresponsanalysator (type fra5087 van NF Corporation) in combinatie met een High

SPEED

\\n \\n \\ NSPEPLIPIER (type BA4825 van NF Corporation) voor signaalgeneratie en detectie. De experimenten werden uitgevoerd in het temperatuurbereik van 100 tot 673 K met behulp van een Netzsch Low \\ Ntemperatuuroven en een cascading-temperatuurregelaar (type 2704 van Eurotherm). Resonantiespectra van de monsters werden opgenomen in het bereik van 150 tot 1000 kHz. In het geval van ERBO \\ N1, Demtro¨der et al. [41] bestudeerde de elastische eigenschappen in 50 k-stappen tussen kamertemperatuur en 1273 K. De ERBO \\ N15-varianten van het onderhavige werk werden onderzocht in 10 k-stappen tussen 100 en 673 K. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nn \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
