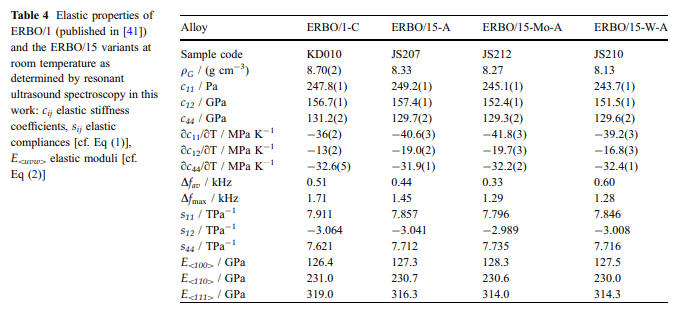

results elastische eigenschappen: de elastische stijfheden van pseudoseuzissle-crystal ERBO/15 en zijn varianten zoals verkregen door de RUS-methode bij kamertemperatuur worden gepresenteerd in Tabel 4. Ter vergelijking, gegevens voor ERBO/1 van de literatuur [41] toegevoegd. Bovendien zijn de elastische compliantes SIJ berekend met behulp van de relaties, die vasthouden voor materialen met kubieke symmetrie.De richting Young's of elastische modulus E is gelijk aan het omgekeerde van het longitudinale effect van de Elastische compliances. Met de richting van interesse u

101; EI beschrijft de basisvectoren van een cartesiaans referentiesysteem en de UI zijn richting cosinus, de E-moduli voor SELEC116; ED-kubieke aanwijzingen worden verkregen door:

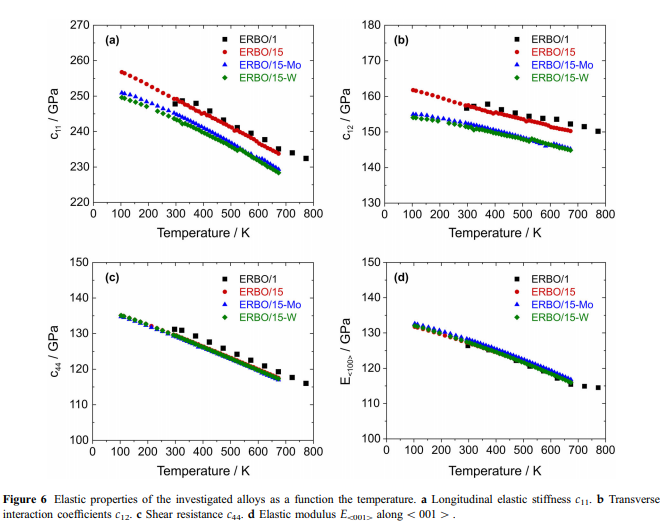

=&#geslachte waarden zijn Gepresenteerd in tabel 4.&#De temperatuurafhankelijkheid van de elastische stijfheden wordt getoond in FIG. 6. Tussen 100 en 673 K, C11, C12 en C44 dalen continu met toenemende temperatuur met ongeveer 8,5%, 6% en Respectievelijk 13%. Temperatuurcoëfficiënten van de CIJ zoals bepaald door lineaire benaderingen aan experimentele gegevens in het temperatuurbereik 273-673 K worden gegeven in tabel 4. Om de temperatuurafhankelijkheid van de E-moduli in de kristallografische richtingen \\ 100 [, \\ 110 [en \\ 111 [, de bijbehorende E \\ UVW [Gegevens werden geschat over het gehele onderzochte temperatuurbereik bij secundorder polynomen van het type:

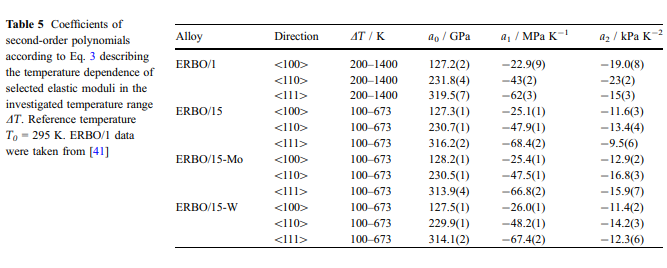

De corresponderende parameters en hun standaarddeviaties zoals afgeleid van de Covariant Matrix van de volledig geconvergeerde pasvorm worden gegeven in Tabel 5. Als een voorbeeld, waarden voor E \\ 100 [van ERBO1 (gegevens van [41]) en de ERBO

f (t) worden allemaal gekenmerkt door goed reproduceerbare veranderingen in de helling bij hoge temperaturen. Dit wordt metname duidelijk wanneer de thermische expansiecoëfficiënten ATHF (t) worden uitgezet als een functie van

cast en volledig warmtetreationed ERBO/15/W worden weergegeven.-== --/-

erbo

/erbo-N15-W worden getoond. Het kan worden gezien dat de ATH (t) piekposities van de AS-cast en warmte-treated-materialen sluiten, de piektemperatuur van het warmte-treationed materiaal is slechts 12 K hoger dan die van het als/cast-materiaal. Erbo-1 werd onderzocht in de hitte/treated materiaalstatus. In het geval van de ERBO-15-varianten werd de AS/cast-materiaalstaat geanalyseerd. Thermocalc-voorspellingen en legering Samenstellingen: Thermocalc werd gebruikt om evenwichtsfasefracties te berekenen voor alle onderzochte legeringen, op basis van de chemische legering-samenstellingen die in tabel zijn gegeven. Deze worden gepresenteerd als een functie van de temperatuur in Fig. 9. Terwijl in ERBO-1 Thermodynamisch in ERBO-1 Stabiele TCP-Phases (L-, R-en R-Phase) worden gevormd bij evenwicht, alleen L-Phase wordt gevormd in ERBO15 en haar derivaten. Met toenemende temperatuurnemen de TCP- en C&fase-fracties af, terwijl de FRACT--tie van de C-Phase toeneemt. In Tabel 6, de berekende Solvus (TSOLPUS), Solidus (TSOLIDUS), Liquidus (TLIQUIDUS) -temperaturen samen met de C&fase--fracties bij 873 K en 1323 K genomen uit de curven die in FIG. 9 worden vermeld. Het wordt duidelijk dat in het bijzonder de berekende C&solvus-temperatuur/voor ERBO/1 ongeveer 50 K hoger is dan de Solvus-temperaturen van ERBO/15 en haar derivaten. Hoewel de berekende Solid-temperaturen behoorlijk vergelijkbaar zijn, is de Liquidus-temperatuur van ERBO-1 de hoogste van alle vier legeringen. Ook is de berekende C&Phase-fractie&FV C/bij 873 K (74 vol%) en 1323 k (56 vol%) het hoogst in het geval van ERBO/1. Wanneer het MO of W-inhoud in ERBO-15 wordt verminderd (evenwichtig door een toename van NI),nemen de berekende Solidus- en Liquidus-temperaturen af. De reducties resulteren in hogere C&fase-fracties bij 873 K (-? 1 vol%) maar lagere C&fase-fracties bij 1323 K (-3 vol.%).
