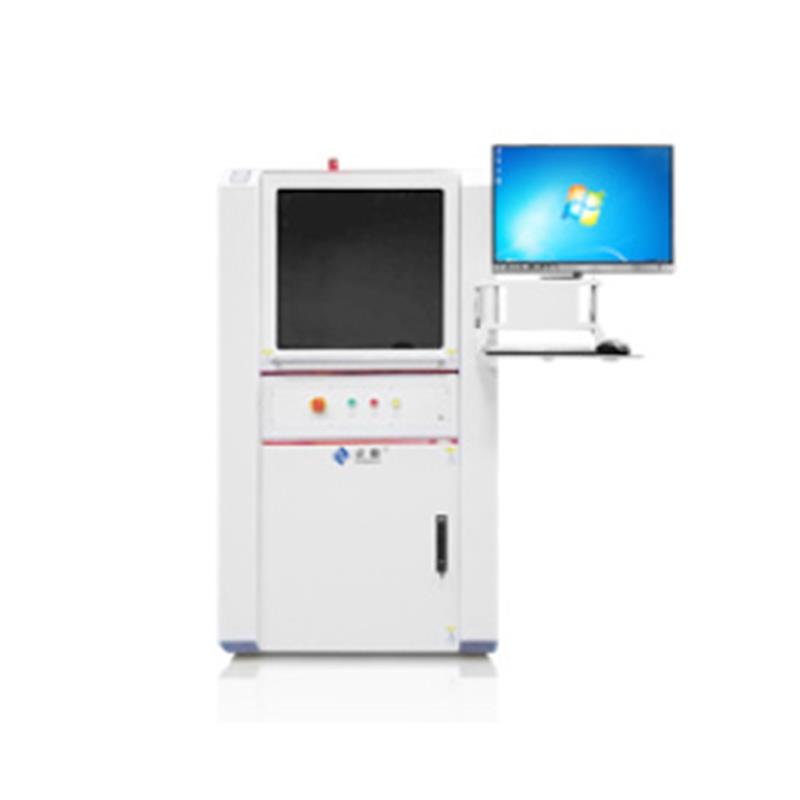

FPC Uiterlijk Checker-serie

(AVI-600L / AVI-800Z / AVI-1000Z)

GEBRUIK

Deze apparatuur wordt voornamelijk gebruikt bij de inspectie van het uiterlijk van flexibele printplaten (FPC) en FPCA na SMT, die direct kunnen worden aangesloten op de inspectie van de extractieplaat en automatisch kunnen worden geladen en gelost.

KENMERKEN

1. Het AVI-apparaat bouwt een neuraal netwerk en de software heeft een functie die vergelijkbaar is met die van het menselijk brein en heeft de functie van diep leren. Het kan verschillende berekeningsresultaten maken voor de defecten van verschillende producten en de resultaten terugkoppelen;

2. Hoog detectiepercentage, weinig valse alarmpunten, er is slechts één persoon nodig om het hele lijnwerk te voltooien, waardoor de arbeidskosten van herbeoordeling aanzienlijk worden bespaard;

3. De apparatuur heeft een sterke universaliteit, snel schakelen tussen verschillende soorten machines, directe extractie detectie, geen noodzaak om te investeren in gereedschap en mal, wat veel kosten bespaart;

4. De uitrustingsstructuur is eenvoudig, het uitvalpercentage van de machine is bijna nul, lage onderhoudskosten, hoge uitrustingssnelheid van de apparatuur.

TECHNISCHE PARAMETER

ITEM                                                                     GEGEVENS

Afmetingen (L x B x H)                                           1000 × 1400 × 1500mm

Meetbaar bord                                     MIN 60 × 80 mm   MAX 450 × 500 mm

Detectie Nauwkeurigheid                                                         ± 1 mm

Herhaal nauwkeurigheid                                                         CPK ≧ 1.33

De detectie nauwkeurigheid

van defecte producten                                                   minder dan 0,3%

De uitrusting                                       Meer dan 90% en de productopbrengst is hoog.

Doorvoersnelheid                                                 Deze index kan worden verbeterd.

De valse alarmsnelheid

(Punten tellen per PCS)                                       minder dan 0,5 punten / PCS

De detectie-efficiëntie                                               0,5 S-1.5S / PCS

Detectiemodus                               Directe extractieplaatdetectie, na detectie van directe extractieplaatverzending.

Personeel                                         Slechts één OP online operatie om de detectielijn te voltooien, voeren,

                                                        beoordelen en selecteren defect   producten.

Dual Machine Line Detectiemodus

Feeder → AVI Detecteert positief → Flipper → AVI Detecteert de tegenovergestelde zijde → Track → VRS
