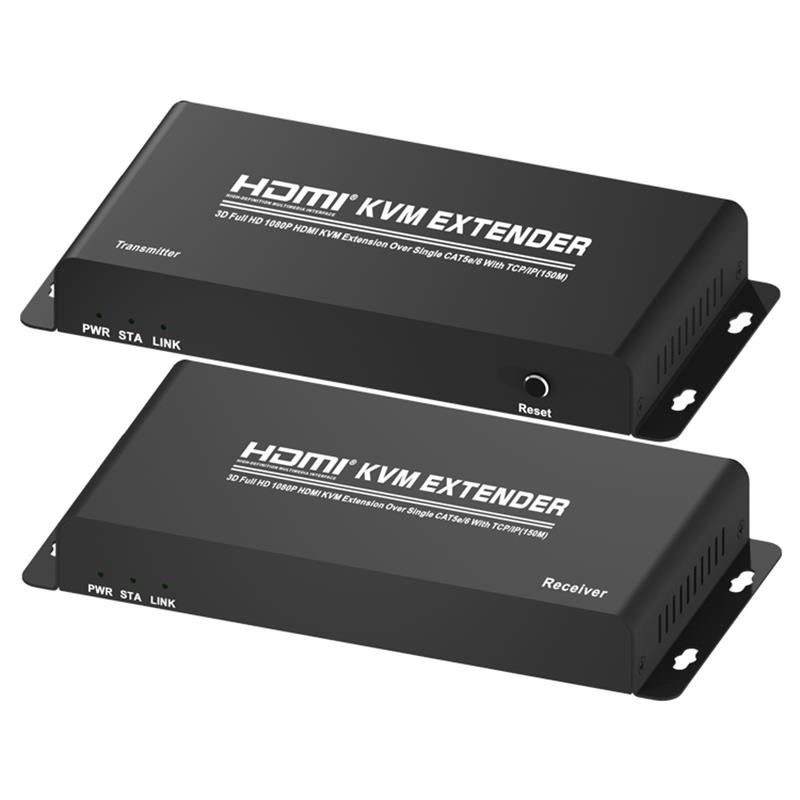

1.0 INLEIDING

Deze HDMI KVM Extender is gebaseerd op TCP/IP standaard.Het zendt maximaal 150 meter van uw HDMI of DVI-D-bron naar HD-display met één CAT5e/6 kabel.

Tegelijkertijd is het ook handig om HDMI audio- en video source door te geven via point-to-point modus, een point-to-many modus en cascade-verbindingsmodus.

2.0 KENMERKEN

1.Signaal   transmissie   :CAT5e/6(aanbevolen)   kabels   omhoog   naar   150   meters   in   van   HDMI   kabels   zijn   verbonden   tussen   TX.   en   RX.   Extender.

2.Steun HDMI 1.3/HDCP1.1 & 1.2;

3.Ondersteuning van input/outputresolutie:480i/p,5765p,720p,1080i/p;

4.Support point-to-point mode, een point-to-many modus en cascade   de verbindingsmodus;

5.802.3 Ethernet standaard;

6.Support IR control, kunt u STB of Blue-Ray DVD controleren op de ontvangende site door   afstandsbediening;

7.Het ontwerp van zuivere hardware, plug en play is niet nodig voor aanvullende software;

8.Support IR remote control 20~60KHz,NEC;

9.Ondersteuning op lange afstand met toetsenbord en muis.

3.0 INHOUD VAN DE VERPAKKING

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

HDMI Extender Transmitter-------------------------...

HDMI Extender Receiver--

IR Transmitter--------------------------...

IR Receiver-------------------------...

5V DC Power Supply adapter ---------------------...

USB Data Cable...

Operatie Handleiding...

4.0 SPECIFICATIES

UK-1.dk...

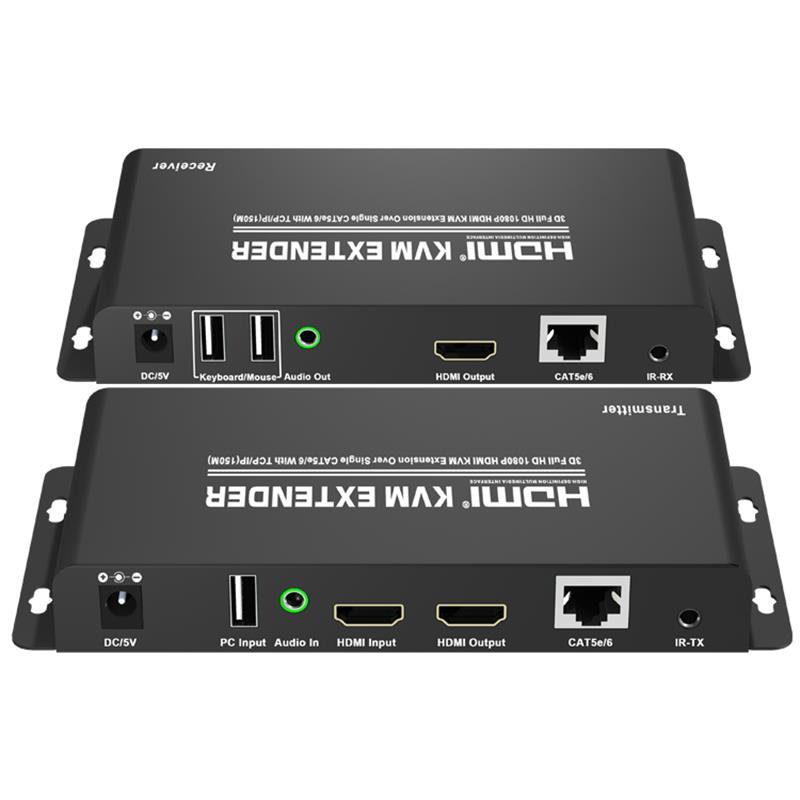

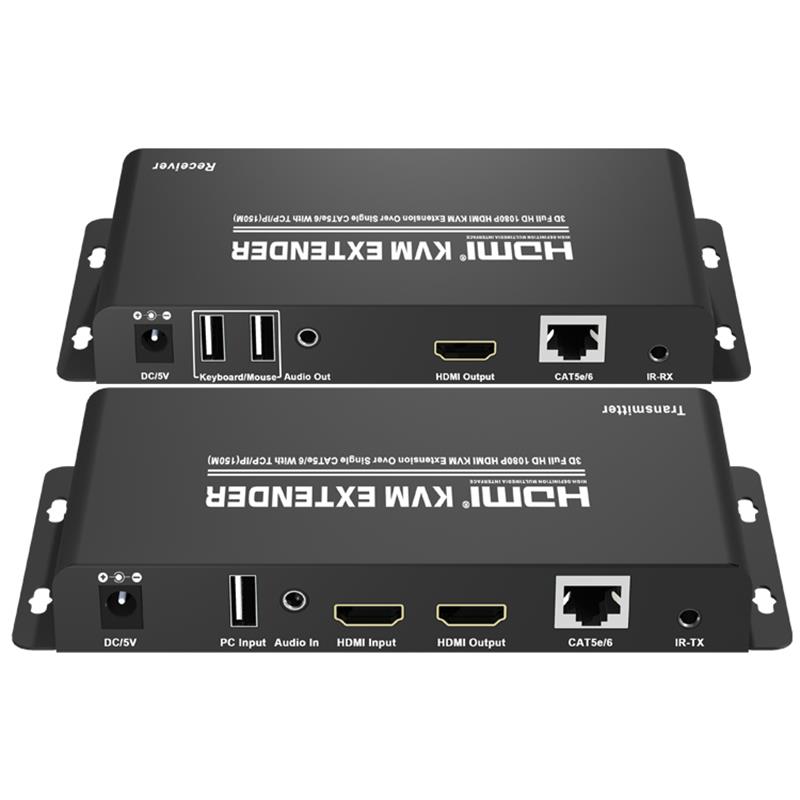

Transmitter Input Ports--

Transmitter Output Ports-----------------------------HDMIx1(AF),RJ45x1,IR TXx1

Receiver Input Ports...

Receiver Output Ports-----------------------------------------------------------------------------------

Frequency Bandwidth----------------------------------------------------------------------------

Input/Output Resolutions...

Audio...

IR remote control...

EVA Protection Human Body Model--------------------------------x177; 8kV (air-gap lossing)

                                                                                  x177; 4kV (contactontlading)

Operationng Temperature---------------------------------------------------------------------------------------------------

Storage Temperature ---------------------------------------------------------------------------------------------------

Relatieve Humidity---------------------------------------------------------------------------------

Dimensions (mm)-----------------------------------------------------------------------------------------------
