Meerkanaals intelligente digitale wervelstroomdetector EIG2000

Datum van publicatie:2019-08-26 18:26

Vijf voordelen van producten

  • De MSUN-EIG2000-serie multikanaals detector is digitaal, intelligent en sterk geïntegreerd.
  • Het systeem maakt gebruik van de meest geavanceerde elektronische microcomputertechnologie, DSP digitale verwerkingstechnologie en FPGA-technologie voor ontwikkeling en ontwerp.
  • Met krachtige data invoer / uitvoer mogelijkheden, kan het verbinding maken met de meeste automatiseringssystemen ter wereld.
  • Het nieuwe software-algoritme, betere detectieprestaties en een hogere ruis-ruisverhouding dan de andere, continue softwareontwikkeling, voor het leven gratis software-upgrades.
  • Het instrument kan worden uitgerust met een uiterst nauwkeurige automatiseringsaanpassingsmodule, magnetisch verzadigingsapparaat, markeersysteem en alarmsysteem om automatische wervelstroomdetectie te realiseren.

Productdetails

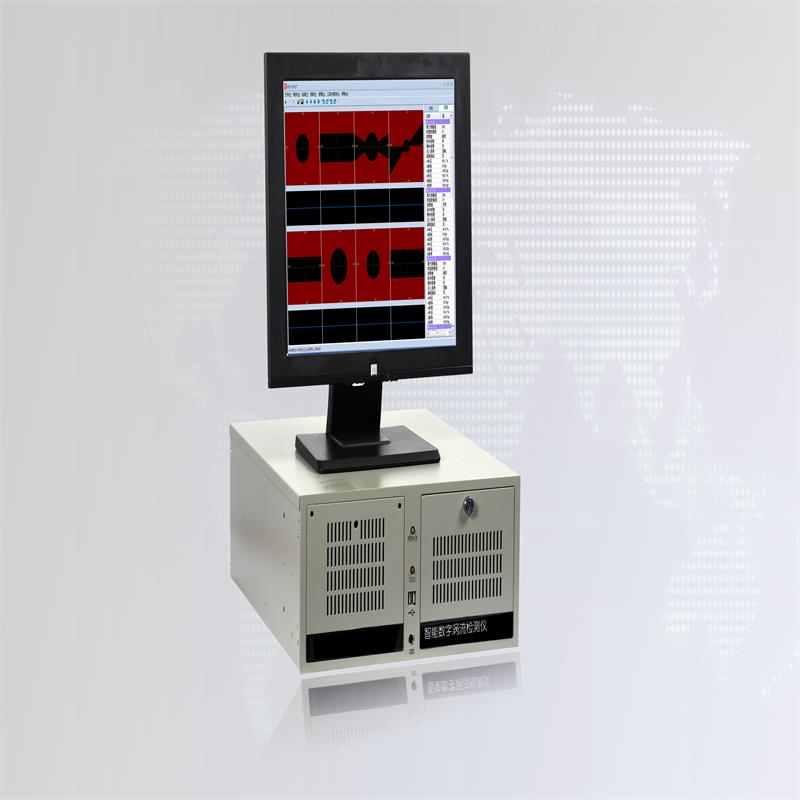

Meerkanaals intelligente digitale wervelstroom   detector



Sterk geïntegreerde en hoogwaardige intelligente digitale wervelstroomdetector

◆ De MSUN-EIG2000-serie multikanaals detector is digitaal, intelligent en sterk geïntegreerd. Het systeem integreert een onafhankelijk 1-8 kanaals wervelstroom detectiesysteem met krachtige detectie en experimentele functies, goede stabiliteit en een hoge ruis-ruisverhouding. Tegelijkertijd kan het een verscheidenheid aan praktische toepassingsfuncties uitbreiden (sorteren op hardheid).

◆ Het systeem gebruikt de meest geavanceerde microcomputer elektronische technologie, DSP digitale verwerkingstechnologie en FPGA-technologie om te ontwikkelen en ontwerpen. Gebaseerd op de ontwikkeling van het WINDOW-systeem. Op basis van het systeemdetectieplatform kunnen het detectiesignaal en de gegevens in meerdere aspecten worden gedeeld en worden de functies van gegevensverzameling, uitvoer, analyse, opslag en lezen op intelligente wijze verwerkt.

◆ Met krachtige data-invoer / uitvoer-mogelijkheden kan het verbinding maken met de meeste automatiseringssystemen ter wereld.

◆ Het nieuwe software-algoritme, betere detectieprestaties en een hogere ruis / ruisverhouding dan de andere, continue softwareontwikkeling, voor het leven gratis software-upgrades.

◆ Het instrument kan worden uitgerust met een uiterst nauwkeurige automatiseringsaanpassingsmodule, magnetisch verzadigingsapparaat, markeersysteem en alarmsysteem om automatische wervelstroomdetectie te realiseren.

◆ Krachtige softwarefuncties omvatten parameteropslag, gegevensopslag, rapportanalyse, statistieken en meer.

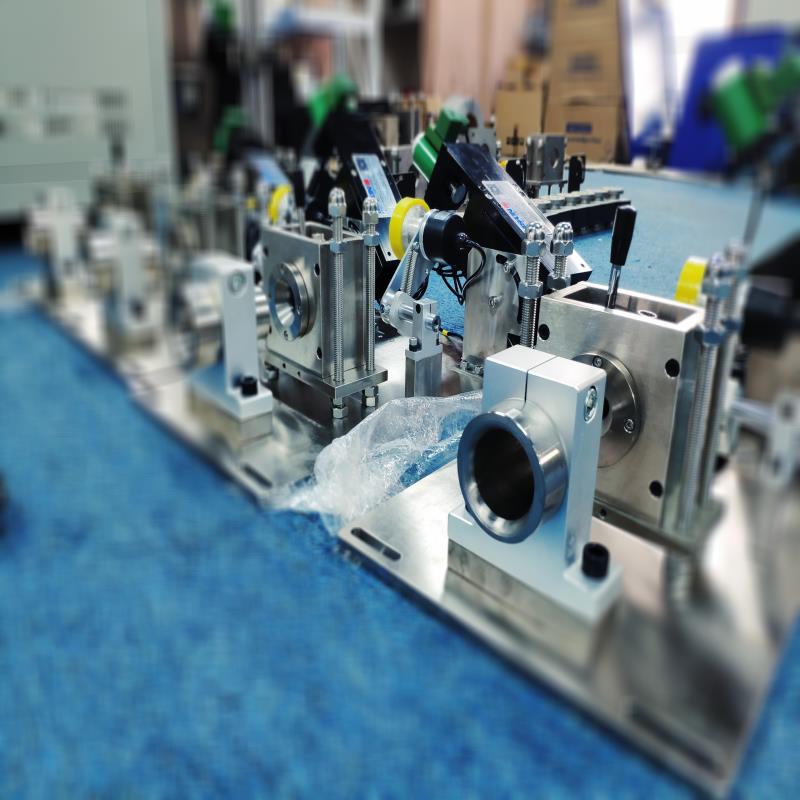

◆ Het kan worden uitgerust met spoelen van verschillende structuren met lage vrije vereisten (de selectie van sondes kan volledig worden bepaald volgens de testvereisten van de gebruiker), en het kan flexibel en snel verschillende hoogwaardige en kosteneffectieve detectiesondes aanpassen (punt type), plat, binnenslijtage, buitenslijtage, zadel, roterende sweep, sortering en andere sondes).

◆ Het instrument is eenvoudig, redelijk en intuïtief te bedienen.

◆ Schakel snel tussen Chinees en Engels met één knop en pas snel meertalige pakketten aan.

◆ Het systeem kan op grote schaal worden gebruikt in kernenergie, petrochemie, metallurgie, universitair onderwijs, automatiseringsbedrijven, productie van auto-onderdelen, verschillende laboratoria en andere industrieën.


Technische specificaties

◆ Detectiekanaal: 1-8 (duurzame uitbreiding indien nodig)

◆ Frequentiebereik: 10 Hz ~ 12 MHz, traploos instelbaar; meerdere onafhankelijke frequenties, enkele frequentie, 8 frequentieopties (tot 16 softwarefrequenties per kanaal);

◆ Het systeem is gebaseerd op de ontwikkeling van WINDOWS en het systeem wordt permanent gratis geüpgraded;

◆ Versterkingsbereik: 0,0dB ~ 99,0 dB continu instelbaar, intensivering: 0,1 dB; fijnafstemming, snelle toename / afname;

◆ Versterkingsverhouding: (X / Y) 0,1 ~ 10,0; traploos instelbaar, fijnafstemming, snelle toename / afname ;

◆ Signaal / ruisverhouding ≥10dB (tot 30db);

◆ Faserotatie: 0 ~ 360 ° traploos instelbaar, intensivering: 1;

◆ Instelbaar niveau sondeaandrijving (excitatie): 1 tot 16;

◆ Filtercoëfficiënt: 0-30000;

◆ Instelbaar detectiebereik, dwz maximale meetwaarde: 10 ~ 10000, stap 1;

◆ Hardware versterkingsfactor: 1dB ~ 32dB traploos instelbaar, stap: 1dB;

◆ Meerdere excitatiemodi: DP / DI; kan worden geconfigureerd met differentiële, absolute en verschillende aangepaste probes;

◆ Sonde abnormale alarmfunctie (kijkmodel)

◆ Snelle digitale balans;

◆ De ononderbroken lijn en de blanco weergavemodi zijn flexibel en optioneel;

◆ Blanking weergavecoëfficiënt: 1 ~ 400;

◆ Digitale filtering: low-pass (0Hz ~ 2000Hz) high-pass (0Hz ~ 2000Hz); met behulp van een uniek " digitale filtering " om het stoorsignaal ter plaatse effectief te onderdrukken, om de nauwkeurigheid en stabiliteit van de detectie te waarborgen;

◆ Stabiliteit: 16 uur ≤ 2 dB;

◆ Het gebruiksmodel heeft de functie om de eind- en eindstaartsignalen af ​​te snijden en de eindloze zone van het eindeinde effectief te regelen;

◆ De alarmduur kan worden aangepast: 10ms ~ 60000ms, stepping 1ms;

◆ Ontbrekend percentage: ≤0%, vals-positief percentage (ten onrechte als een niet-conform product per ongeluk beoordeeld) ≤1%;

◆ Geef nauwkeurige en tijdige feedbacksignalen aan de defecte onderdelen en voer inkjetmarkering, markeerpositie, lengte, enz. Uit (vereist randondersteuning);

◆ Registreer automatisch het aantal defecten en hun locaties;

◆ Met vertragingsmarkering, markering met vaste lengte, vertragingsalarm en andere functies;

◆ Flexibele interne en externe klokselectie;

◆ Markeernauwkeurigheid tot ≤ ± 10 mm (vereist perifere ondersteuning, afhankelijk van detectiesnelheid, vereisten);

◆ Realtime software / hardware-uitvoeralarm, meerdere alarmvenstermodi (rond, vierkant, waaiervormig, aangepast type), met alarm, pre-alarmfunctie en kunnen signalen afzonderlijk uitvoeren;

◆ Niet-gelijke amplitude, asymmetrische fase alarmzone-instelling;

◆ Meerdere weergavemodi: impedantie, tijdbasis, AB-sweep, 8 frequentiesortering, analoge 3D-weergave (afhankelijk van modelselectie);

◆ Met een unieke tijdbasis alarmreferentielijn, meer intuïtieve weergave van detectiegegevens;

◆ Kan een groot aantal verschillende detectieprogramma's en testgegevens opslaan;

◆ De wervelstroom-signaaluitbreidingsfunctie kan de amplitude, fase en digitale waarde van het defect meten;

◆ Cartesiaans coördinatensysteem en achtergrondkeuze van het poolcoördinatensysteem;

◆ Automatisch testrapporten opstellen (inclusief het aantal tests, testpersoneel, testparameters, aantal passages en aantal non-conformiteiten, enz.);

◆ Met één klik schakelen tussen Chinese en Engelse bedieningstalen, geen besturingssysteem of online-help nodig;

◆ Voeding: AC 220V / 110V;

◆ Werktemperatuur: 0 ° C ~ + 45 ° C, opslagtemperatuur: -20 ° C ~ + 50 ° C, relatieve vochtigheid: ≤85%;

◆ Het vlak voor installatie van elke foutdetector is: 550 × 1000 mm2, en de signaallijn kan zowel zijwand als onderkant zijn.

◆ Uiterlijk en gewicht: 500 * 500 * 180 mm (L * W * H), gewicht: 5kg   (zonder display)

◆ Optioneel klein industrieel besturingstype, horizontaal industrieel besturingstype, 5U industrieel besturingstype (met display)
