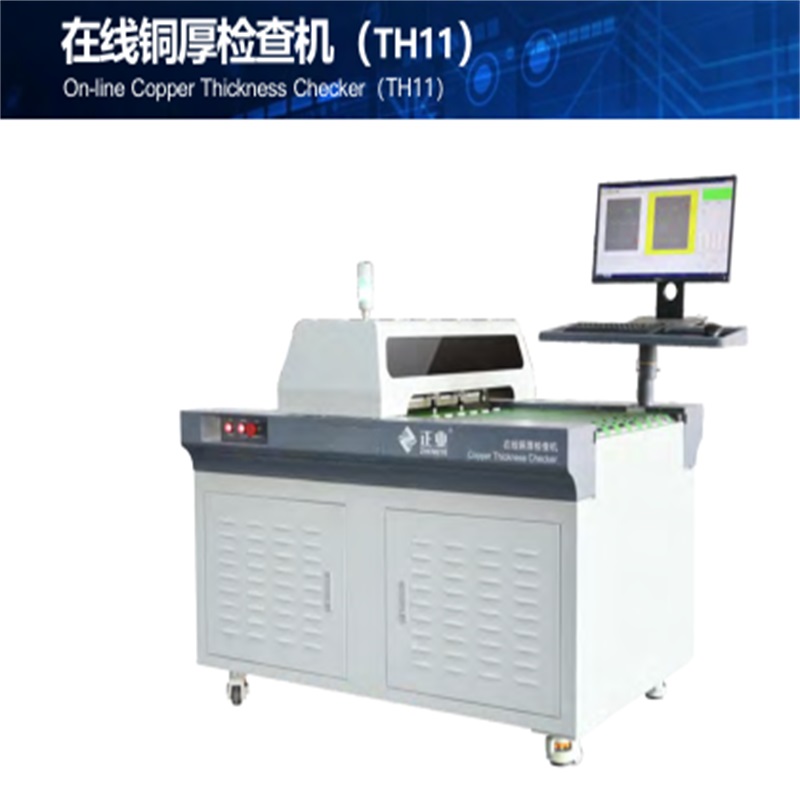

PCB   Online koperdiktecontrole (TH11)

GEBRUIK

De on-line koperdikte-inspectiemachine is geschikt voor het meten van de koperdikte op het oppervlak van hardboard, single layer en multi-layer printplaat.

KENMERKEN

1. Sluit de productielijn aan: volg MES-docking online en voorkom de productie van defecte producten;

2. Nauwkeurige gegevens: verbeter testefficiëntie en verminder menselijke opname en testfouten;

3. Originele positioneringsmethode: gepatenteerd ontwerp, dubbelzijdige meting;

4. Stabiele prestaties: uitgerust met fischer PC2-host en ERCU N koperen sonde;

5. Dikte van testplaat: 0,050-12 mm, breed diktebereik van toepasselijke plaat;

6. Automatisering: het kan drie automatisch laden en lossen ondersteunen om de kosten te verlagen en de efficiëntie te verbeteren;

7. Testpunten worden eenvoudig bevestigd door invoerbestand (bestandstype beschikbaar: Gerber of DRL).

TECHNISCHE PARAMETER

ITEM                                                                       GEGEVENS

Meetplaatgebied                                   200 mm × 220 mm - 650 mm × 620 mm

Dikte testplaat                                                   0.05mm-12mm

Koperdikte testbereik                                       0.1-120μm

Koperdikte Testgebied Grootte                               > 10mm x 15mm

Nauwkeurigheid testen                                                               ± 5%

Koperdikte testcontroller                       FISHER (MMS PC2 BU)

Koperdiktetest                             VISSER (PROBE ERCU N)

Test efficiëntie                                           6 punten: 6-9S / pc, 18 punten: 10-13S / pc

Nauwkeurigheid van testpuntpositionering                                         ± 3mm

Testpunt                                         1. invoerbestand (type Dir) en zoek de testpunten

2. invoerbestand (type Gerber) en zoek de testpunten

3. Gemiddeld 5 testpunten of 9 testpunten die

kan worden ingesteld door software

Platform snelheid                                                       6m / min. 12 m / min

Gegevensstatistieken                                                                     Ja

Verzamelplaatfunctie                                                   facultatief

Werkomgeving temperatuur                                     22 ± 3 ° C

Benodigd vermogen                                                   AC220V 50Hz

Luchttoevoer                                                                   0.6-0.8MPa

macht                                                                             2kW

Gewicht                                                                           500KG

Uiterlijk dimensie (L x B x H)                 1536 × 1245 × 1420 mm (platform 900 mm)
