Online wervelstroom testsysteem voor roestvrijstalen rechte gelaste buis ECN1002 / EFN1002

Project overzicht

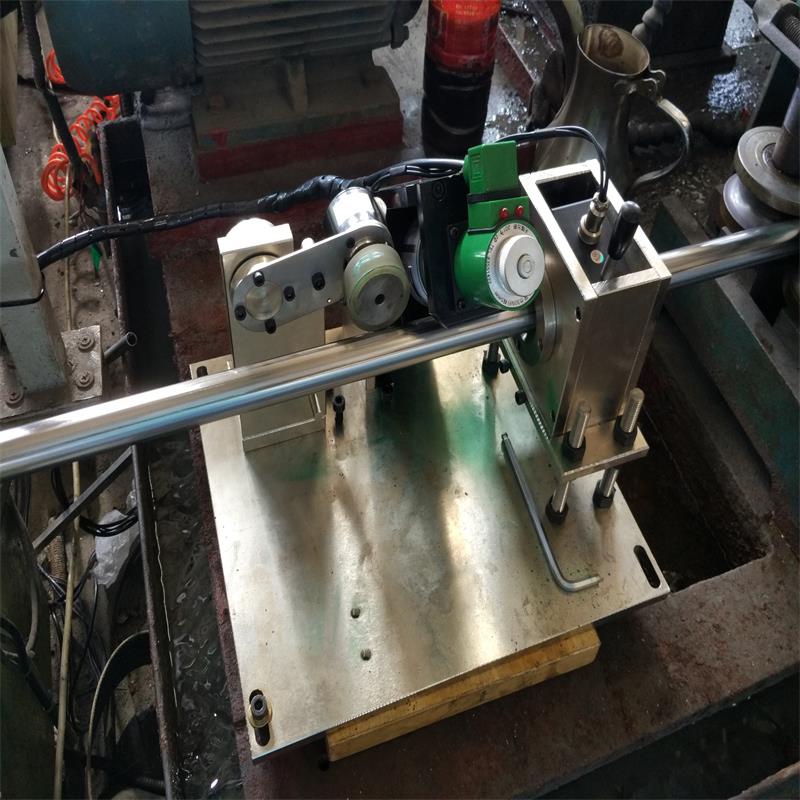

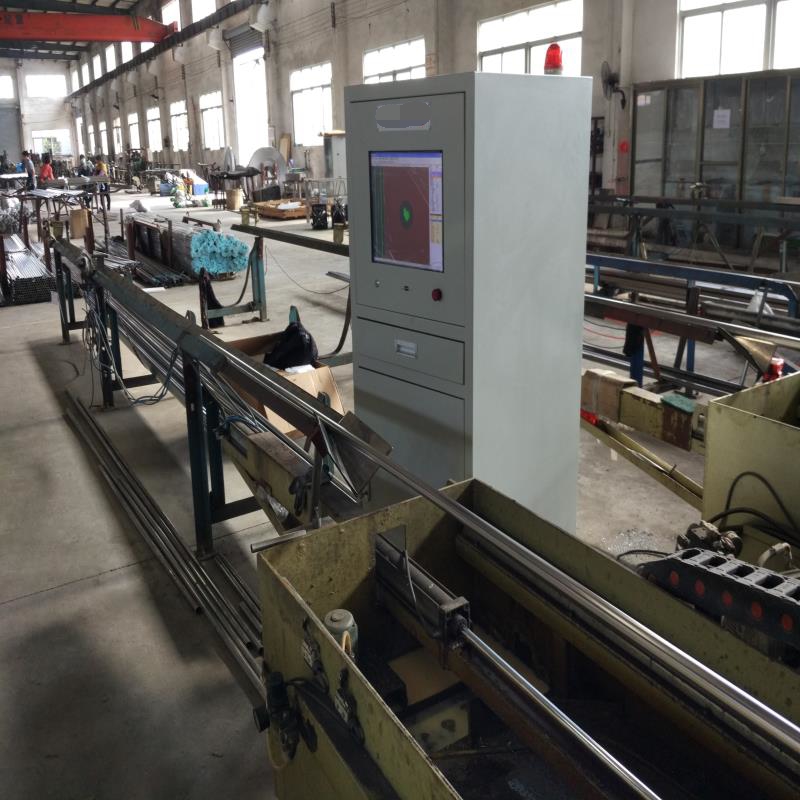

◆ Klanten produceren roestvrijstalen gelaste buizen met rechte naden. On-line wervelstroom automatisch foutdetectiesysteem is geïnstalleerd op de gelaste buismachine.

◆ Kenmerken van argonbooglassen / plasmalassen: deze lasmethode wordt voornamelijk gebruikt voor longitudinale gelaste buizen van roestvrij staal en titaniumlegeringen. De algemene lassnelheid is laag (0,52-10 m / min).

◆ De optimale detectiesnelheid van de gewone wervelstroom on-line foutdetector is > 5 m / min. De wervelstroomgebrekdetector met ultralage snelheid lost echt het probleem op van onlinedetectie met lage snelheid van argonbooglassen / plasmalassen. De laagste detectiesnelheid is 0,5 m / min. De detectiegevoeligheid en de verhouding tussen prestaties en geluid overtreffen de relevante nationale normen.

◆ Optie van detectie doorgaand type / zadeltype: het wordt aanbevolen om de detectie van het doorgaande type te gebruiken in de specificatie van φ0-40. Het voordeel is dat het las- en buislichaam kan worden gedetecteerd. Het nadeel is dat elke specificatie moet worden uitgerust met een sonde en geleidehuls. > φ40 aanbevolen zadelsonde, een sonde kan een breed scala aan specificaties dekken, een bepaald bereik van specificaties hoeft de sonde niet te vervangen. Alleen laspositiefouten kunnen worden gedetecteerd ..

◆ Voor het detecteren van vierkante en speciaal gevormde buizen wordt voornamelijk het zadeltype gebruikt.

Werkstukinformatie detecteren

Naam detectieobjecten                               Roestvrij stalen rechte gelaste buis, ronde buis

Materiaal                                                               Roestvrij staal (2, 3 series, etc.)

Dimensie Specificatie                                                         0-40

Lasbreedte                                               -50-5mm, lashoekafwijking van 5 mm is acceptabel

Lengte                                           On-line foutdetectie van lengte, pijp of spoel van de vliegende zaag na foutdetectie

Buiggraad                                               1,5 mm / m (van het detectiestation)

Circulaire graad                                                         Ronde buis ≦ 0,1 mm

Ruwheid                                                     Buiswand en las (met bramen) ≦ 3.2

Hardheid                                                                             harder

Online snelheid                                 Lassnelheid: 0,50 ≦ 750m / min   (Instrument detectie snelheid: 0,52-750m / min)

Detectie Onderdeeltemperatuur                               80-100 ° C of normale temperatuur

Detectievereiste en   Nauwkeurigheid Standaard

                                                                Executive Standard of Detection

Aantal standaard                                         Naam van standaard                                                                   rang

GB / T 14480-2015             Niet-destructief testinstrument     draaikolk   C UIDIGE   T ESTEN   E quipment                         /

GB / T 7735-2016               Automatische wervelstroomtest voor naadloze en gelaste stalen buizen                 Het hoogste cijfer

                                          (behalve ondergedompeld booglassen) defecten

Technische parameter van het systeem

Naam van het systeem: online wervelstroom testsysteem voor roestvrijstalen rechte gelaste buizen

Type: ECN / EFN1002

Detectiemethode: online zadel tweekanaals wervelstroomdetectie

Bedieningsmodus: automatisch + handmatig

Instrument en sonde: wervelstroominstrument; Tweekanaals digitale hoge intelligentie wervelstroomdetector en sonde

Detectieplatform: kerndetectieplatform onafhankelijk ontwikkeld

Korte introductie van detectie operatie:

Pas de technische parameters en standaardmonsters van foutdetector aan volgens de testvereisten;

Pas de positie van de sonde en sonde aan volgens de specificaties van het werkstuk;

Het foutdetectiesysteem detecteert het werkstuk, alarmen en markeringen;

Pas lasapparatuur (schimmel, lasverbinding) aan volgens alarm;

Gegevensregistratie, opslag en analyse worden uitgevoerd door de host voor foutdetectie;

Vorm automatisch een foutdetectierapport.

Belangrijke parameters van het systeem

Naam                                                 Technische parameter                                               Opmerkingen

Eind blind gebied                                             ≦ 50m                                                 Afhankelijk van de testsnelheid

Stabiliteit                                               Na 16 uur ≦ 2dB                                             Monster

Nauwkeurigheid van Jet Printing                               ± 50mm                                                         Monster

Omissive Oordeelpercentage                               0%                                                             Monster

Foutieve rapportage                                           ≦ 2%                                                           Monster

Test snelheid                                           0,50 ≦ 750m / min                                       Afhankelijk van   klanten   lassnelheid,

                                            Argon booglassen   zal worden aangepast   volgens               de hoogste snelheid kan 750 m / min bereiken

                                            aan de lassnelheid van de klant.                                       (dit project is roestvrij staal argon

                                                                                                                              boog   lassen, de snelheid is   langzamer)

Principe van doorgaande wervelstroomtests

        Wervelstroomdetectie moet een wisselend magnetisch veld tot stand brengen door de geleider naar de spoel te benaderen met wisselstroom (de sonde genoemd). Het wisselend magnetisch veld passeert door de geleider en produceert daarmee elektromagnetische inductie en brengt wervelstroom in de geleider tot stand. De wervelstroom in de geleider zal ook zijn eigen magnetisch veld produceren.
