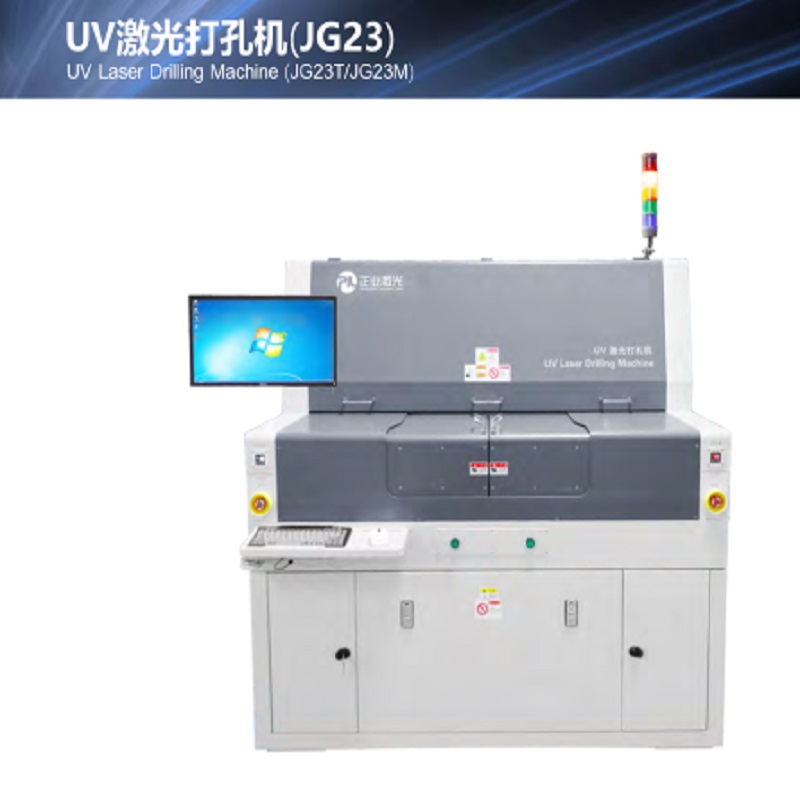

UV-laserboormachine (JG23T / JG23M)

GEBRUIK

Hoofdzakelijk gebruikt in de printplaatindustrie, dubbelzijdige koperfolie voor de verwerking van blinde gaten en HDI-plaat koperraamverwerking.

KENMERKEN

1.   Gebruik geavanceerde vliegende boortechnologie om de boorefficiëntie en -kwaliteit te verbeteren.

2.   Drie softwarebeheerniveaus voor eenvoudiger onderhoud en beheer van machines.

3.   Sterke functie om dagelijks vast te leggen, alle werkprocedures worden opgeslagen.

4.   Wordt automatisch uitgevoerd door RTR en PTP.

TECHNISCHE PARAMETER

ITEM                                                       Doorvoergaten verwerken                       Verwerking van blinde gaten

Nauwkeurigheid systeemverwerking                                                                 ± 20 pm

  (ZHENGYE voorwaarden)

Laservermogen                                                                                     11W @ 40kHz

Lasergolflengte                                                                                 355nm

Pulsbreedte                                                 45ns ~ 60ns @ 40kHz                               90 ± 30 ns @ 40kHz

Frequentiebereik                                                 0-150kHz                                           40-90kHz

Energieregeling                                                                         Energiemonitoring

Voorwerpen                                                                       (1)   Grote verwerkingsgrootte: 520 mm x 620 mm

                                                                                (2) Tafelnummer: Enkele balk, één platform

(L x B x H)                                                     1600mm x 1650mm x 1940mm

Gewicht                                                                                             2300kg
