1 Parameters

Product model

WLX-043R-AP20

Basic parameters

● CPU: Cortex ®-A8 architectuur ; Frequentie 1.0GHZ

● Memory: 512 MB DDR3

● Flash  256MB NandFlash

Display scherm

● Grootte  4.3 inch

● Resolution  480 x 272

● Wide-temperature Type  64K kleuren of 260K kleuren

● LED backlight  lifetime>25000 uur

TOUCH scherm

4-wire weerstand touch screen  -stuurprogramma binnen

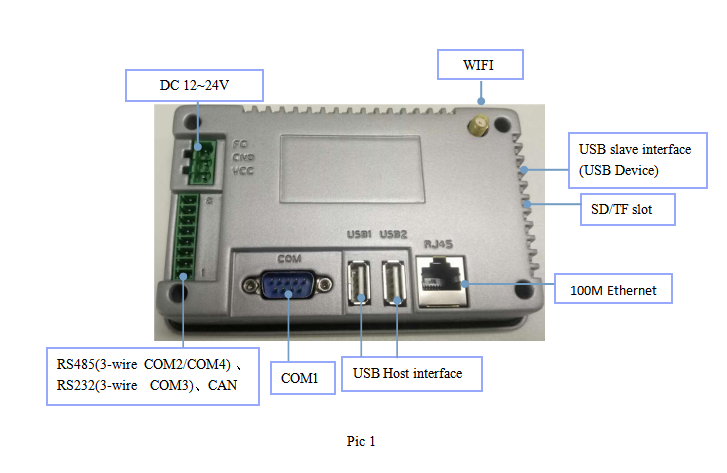

Hardware grensvlak

● 1 kanaal RS-232-DB9 interface  COM1.

● 1 kanaal 3-wire RS-232 serial poort  COM3

● 2 kanaal RS-485 interface  COM2  COM4   COM2 is een multiplexing van CAN.

● 1 channe ● can bus.   -stuurprogramma binnen   optional.

● 1 kanaals USB apparaat interface.

● 2 -kanaal USB hostinterface  Ondersteuning gebruikelijke USB device zoals muis , toetsenbord, U disk, enz.

● 1 kanaal 100M Ethernet-interface.

● 1 kanaal SD/MMC slot, ondersteuning TF-kaart.

● 1 kanaal buitenste WIFI module.  optional

● 1 kanaal 12V~24 V Power input interface.

attention

Wanneer de seriële poort is verbonden, moet de GND-draad van beide inrichtingen worden aangesloten voorkomen dat het branden van de seriële chip en communicatie beïnvloeden.

OS

Linux

Defend mate

IP65 (voorzijde)

Working milieu

● power   DC 12V-24V  (6W)

● working temperatuur  -10~60 ℃

● storage temperatuur  -20~85 ℃

● working vochtigheid   from10 tot 90% RH

Formaat

● shell structuur: plastic

● panel size  139.6 x 86.6  mm

● trepanning size  131.2 79,2 x mm

Application stippellijn

● industrial control  detection apparaat  instruments en meters  security controle  medical apparaten en instrumenten, intelligente terminals embedded high-end toepassing.

● \\ deploymentn Ondersteuning CAN-bus-netwerk.

SoftwareOndersteuning

●

Flash macht down bescherming functie.-

●

Ondersteuning Verduistering, QT Creator, Arm Linux gcc g/+compiler shell programmeren, STL bibliotheek, python2.7 ontwikkeling, support JAVA+C/C/++C/, enz.#

●

Easy de gebruiker defined splash screen wijzigen-

●

Ondersteuning beeldscherm draaien (graad 0 90/180/270)../

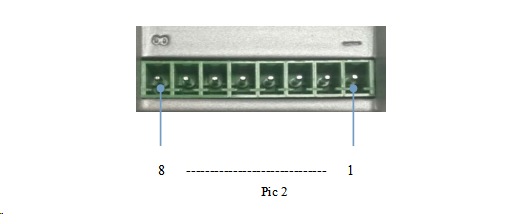

2Interface definition

1. COM2

485A-   CANH                2. COM2 485B-   CANL

3. GND

                            4. COM3 TX-of RS 232-

5. COM3

RX-of RS 232-                6. GND

7. COM4

485A-                      8 . COM4 485B-

2.1RS 232-interface

2 kanaals seriële poort, ondersteunen de hoogste

level baudrate 115200 bps. De overeenkomstige interface Linux systeem COM1, COM3.-

2.2RS 485-interface

- overeenkomstige poort Linux systeem COM2

  COM4  en COM2 is een multiplexing van CAN interface.

2.3can Bus interface

De functie van Can

bus interface is optiona ●. Ook zonder afsluitweerstand binnen, Pls geef eenmaalnodig.-

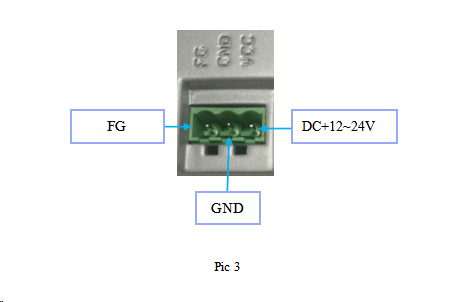

2.4Power grensvlak

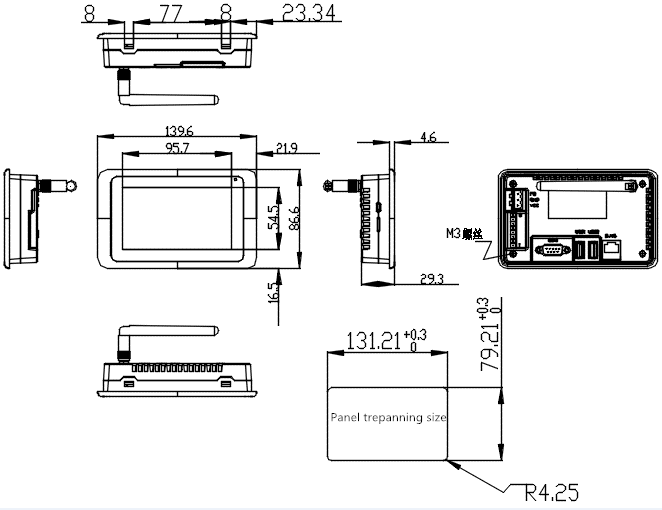

3.Exterior size

Exterior size

  139.6 x 86,6 x 29,3  mm    Trepanning size   131.2 79,2 x  mm
