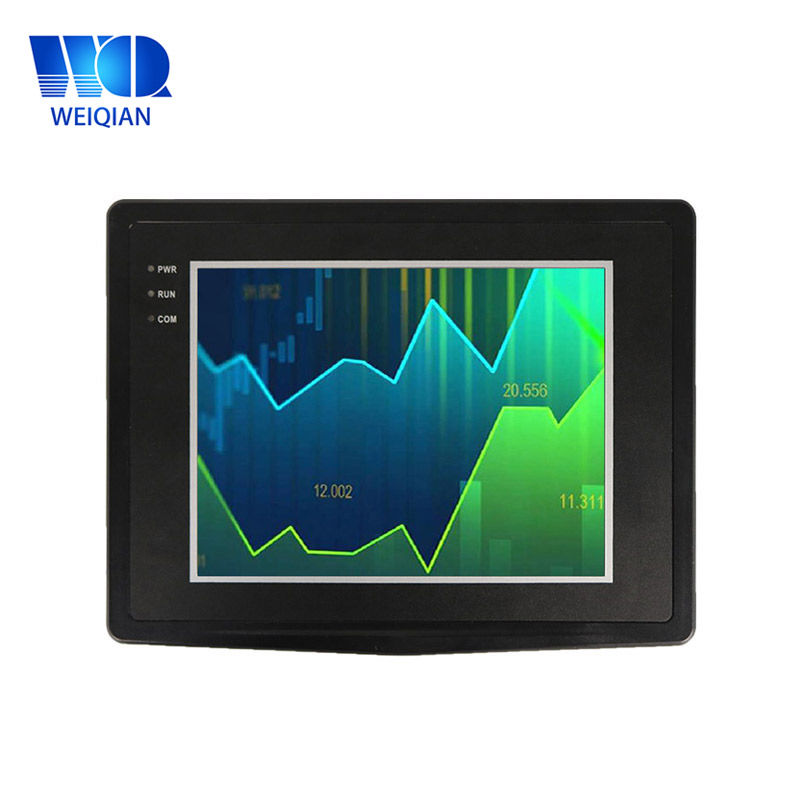

1.Parameters

Product model

WLT-080R-AP20

Basic parameters

●CPU: Cortex-A8 architectuurfrequency 1.0GHZ

● Memory: 512MB DDR3

● Flash:256MB NandFlash

 Display scherm

● Formaat:8 inch

● Resolution:800 x600

● Wide-temperature -type64K kleuren of 260K kleuren

● LCD backlightlifetime>50000 uur

TOUCH scherm

4-wireResistance aanraakscherm(-stuurprogramma binnen)

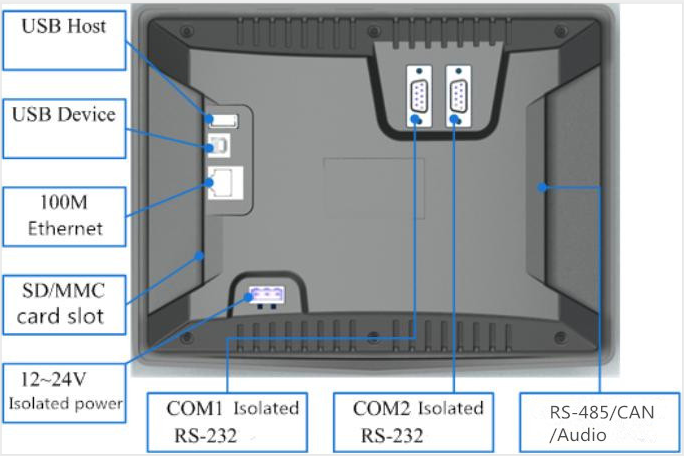

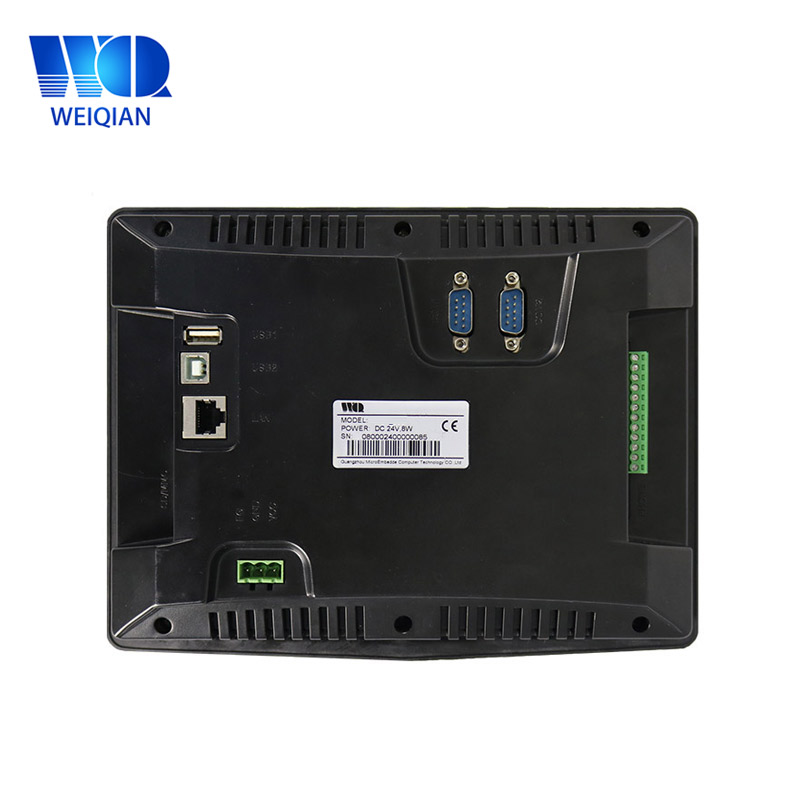

 Hardware grensvlak

● 4 kanaal 3-wire RS-232 seriële poort(COM1COM2COM3COM4)en which als RS kan worden gemodificeerd-485 businterface.

● 2 -kanaal RS-485 interface multiplexing as COM1/COM2 ofRS-232( DB9).

● 1 kanaal geïsoleerd Can bus(-stuurprogramma binnen).(optional)

● 1 kanaals USB device-interfaceOndersteuning ActiveSync verbinding met PC gegevens uit te wisselen en debuggen toepassing.

● 1 -kanaal USB Host-interfaceOndersteuning muis keyboard U schijfetc

● 1 kanaal 100M Ethernet-interface.

● 1 kanaal SD/mmc slotOndersteuning SD/mmc card.

● 1 kanaal 3.5mm audio uitgangsinterface.

● 1 kanaal 12V~24Vindustrial isolatedpower oplossinghigher betrouwbaarheid .

attention

Wanneer de seriële poort verbonden - GND draad van beide inrichtingen worden aangesloten om te verbranden de seriële chip en affectin g communicatie.

OS

Windows CE 6.0 R3

Defend mate

IP65 (front panel)

 Working milieu

● powerDC 12V als aanbeveling, DC12V~24V Power supply 600mA

● working temperatuur:-10~60℃

● storage temperatuur:-20~80 ℃

● working vochtigheid:10~90% RH

 Formaat

● shell structuur:plastic

● panel size:240.80 x 187,50(mm)

● trepanning size:226.00 166,80 x(mm)

 Application stippellijn

● industrial controldetection apparaatinstruments en meterssecurity controlemedical en -instrumenten intelligent terminals embedded hoge-end toepassing.

● Ondersteuning CAN-busnetwerk implementatie.

 Software Ondersteuning

● Flash macht-down beveiligingsfunctie

● ide. Visual Studio 2005/2008.net(.net 2.0 Compact)EVC++ Labview development.

● Easy wijzigt de gebruiker-defined splash screen.

● Ondersteuning beeldscherm draaien (degree:0 °/90 °/180 °/270 °)

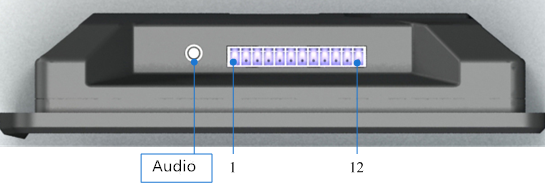

2. Interface definitie

1 Can (Can- \\ ofCANL) (Optional)

2 Can (Can+CanH)

3 GND

4 RS232 COM3---RX

5 RS232 COM3---TX

6 RS232 COM4---RX

7 RS232 COM4---TX

8 RS485 COM2---485B

9 RS485 COM2---485A

10 GND

11 RS485 COM1---485B

12 RS485 COM1- --485A

2.1 RS232-interface

4 kanalen met lightisolated seriële poortOndersteuning van de hoogstelevel baudrate 115200 bps. De corresponderende grensvlak-in Win tie system COM1 COM4. Speciaal~output modusCOM1 en COM2is DB9(RS232-)  COM3 en COM4 kan worden gemodificeerd zoals RS485 interfaces.-

2.2 RS485-interface

- corresponderende poortin huivering system wil COM1 COM2. en RS485-(COM1COM2/) ismultiplexingasRS 232- (COM1COM2/).

2.3 Can Bus

De functie van Can bus interface is optioneel- . support de hoogstelevel baudsnelheid 1-MBPS

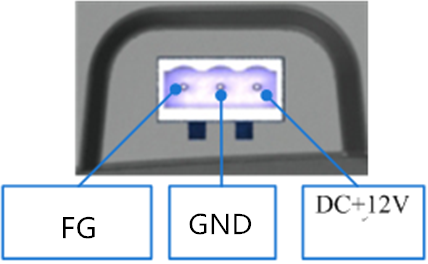

2 0,4 Power grensvlak

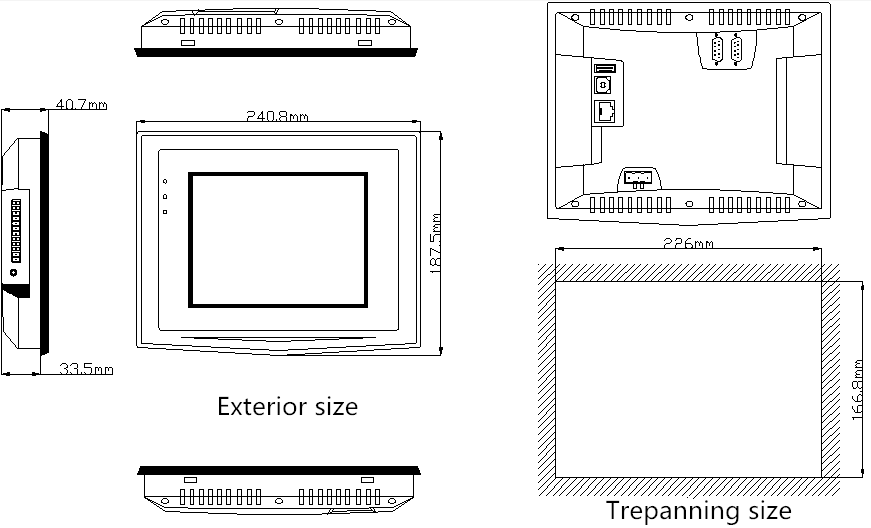

3. Exterior size

Exterior size:240.8 x 187,5 x 40,7(mm)      Trepanning size :226 x 166,8(mm)
