PCB   Coördinaten meetmachine

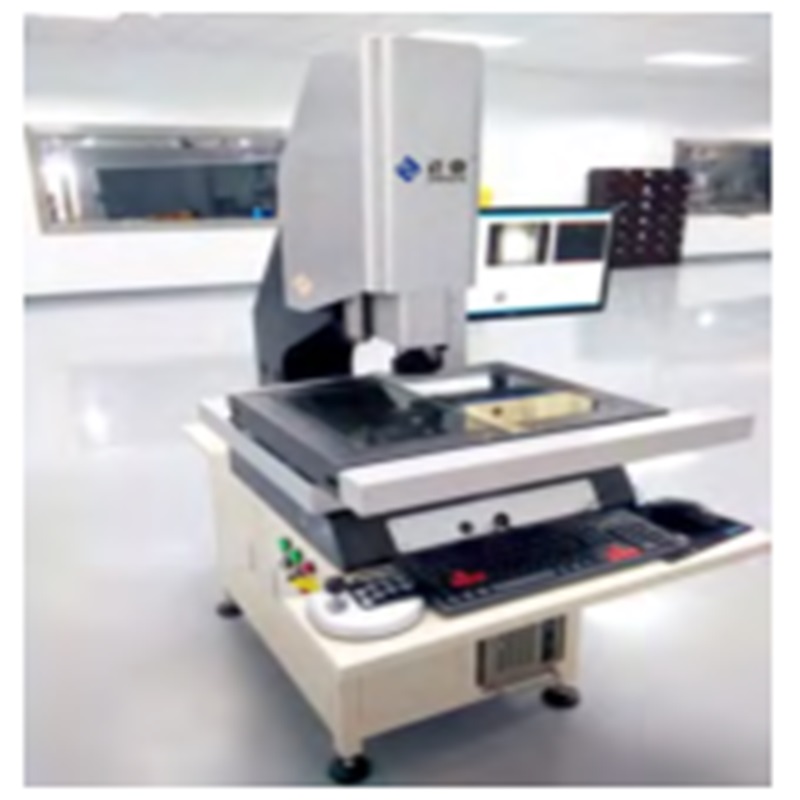

Automatisch / handmatig type videometingsinstrument

EC11-4030 / 5040

GEBRUIK

Tweedimensionaal meten omvat: punten, lijnen, cirkels, rechthoeken, hoek, contour, vorm, oppervlaktevorm en andere geometrische elementen. Een driedimensionale meetsonde is optioneel.

TECHNISCHE PARAMETER

ITEM                                           6050A                     8060A                   120100A               220180A

X.Y.Z beroerte   (Mm)                 600 x 500 x 200         800 × 600 × 200         1200 x 1000 x 200       2200 x 1800 x 200

Lader grootte (Mm)                       698 × 665                 896 × 778               1400 x 1100           2300 x 1900

Max laden                                                                       30KG

Basismaterialen                                                 00 Rang Jinan donkergroen graniet

Objectief Focus                                                           90mm

Objectieve lens                                                                   0,7 ~ 5X

Totaal Max   Vergroting                                                       25 ~ 180

Raspoplossing                                                               ≦ 0.001mm

Lineaire nauwkeurigheid                             E2 ≦ ± (2,5 + L / 200) micrometer                                   E2 ≦ ± (3 + l / 150) micrometer

Herhaal nauwkeurigheid                                                               ≦ ± 3 pm

Totaal machine                   1850 x 1960 x 1800       1950 x 2060 x 1800     2500 x 1800 x 1800   3500 x 3000 x 1900

Maat (L x B x H) (Mm)

Totaal machine   Gewicht             1800KG                   2000KG                 3800kg                 7500kg

Meetsoftware                                     ASIDA-MAATREGEL VMA 3.00.01

Gegevensuitvoerindeling               DXF, WORD, EXCEL, enz .; kan outputformaat aanpassen

OS                                                                                 Windows 7

PC-vereiste                                                             IPC-610H

macht                                                                       220V / 50Hz / 10A

Werkomgeving                   Temperatuur: 20 ° C ± 3 ° C ; Temperatuur variatie: < 2 ° C / Hr;

                                          Vochtigheid: 30 ~ 80%; vibratie < 0,002 g, < 15Hz.

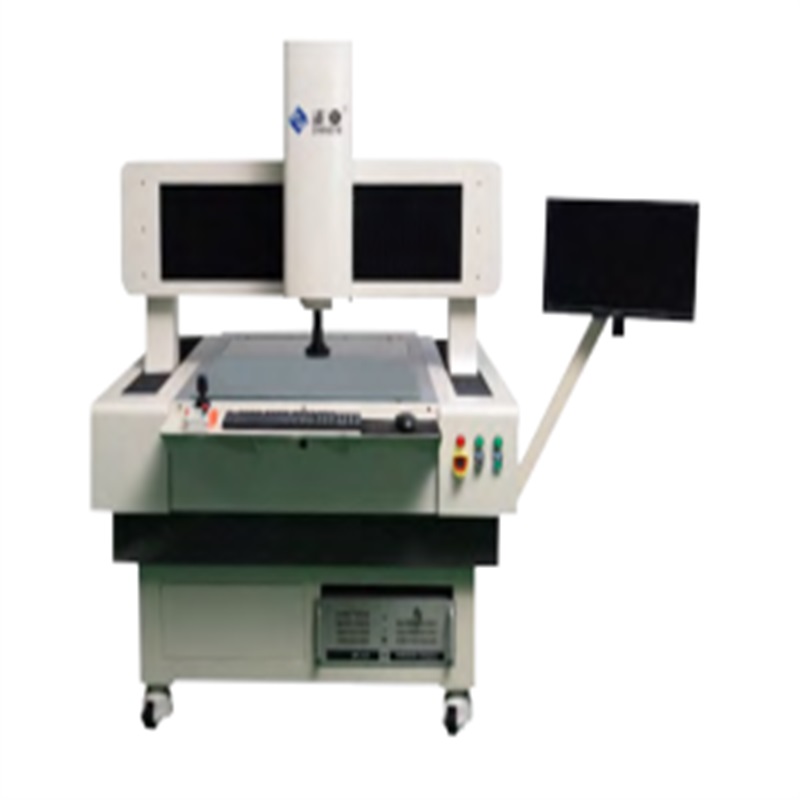

Opmerking                               1.   Longmen Auto Video Meetinstrument is ontworpen voor grote metingen, de maximale meting

                                                bereik kan 2500 × 2000 mm bereiken, kan verschillende types aanpassen aan de hand van praktische meetbehoeften.

2. Kan de grote microscoop van het platformhulpmiddel met NIKON, OLYMPUS metallografische lens aanpassen.
