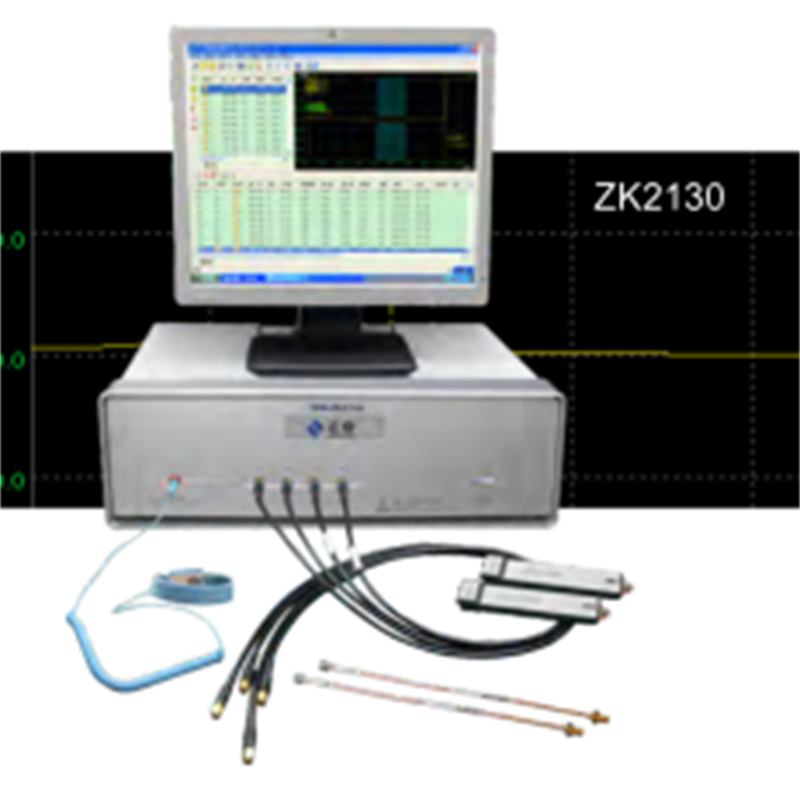

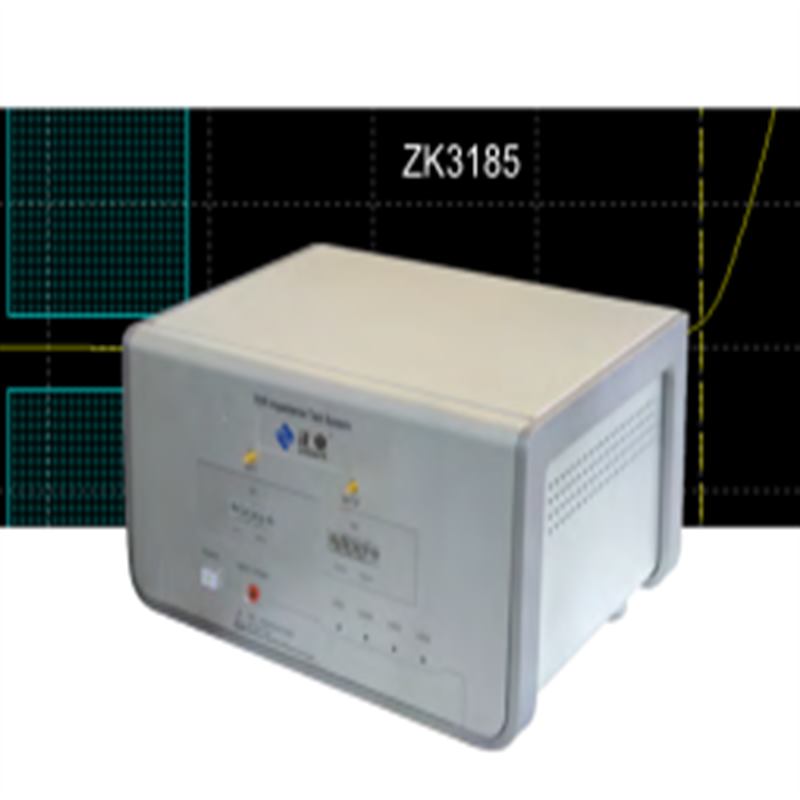

PCB   TDR-impedantietestinstrument (ZK2130 / ZK3185)

GEBRUIK

Het instrument wordt gebruikt bij het testen van impedantie en S-parameters van hoogfrequente printplaten, wat een snelle, nauwkeurige standaard en economische oplossing biedt voor PCB-fabrikanten. Het is ook van toepassing voor impedantietesten van draad en kabel.

KENMERKEN

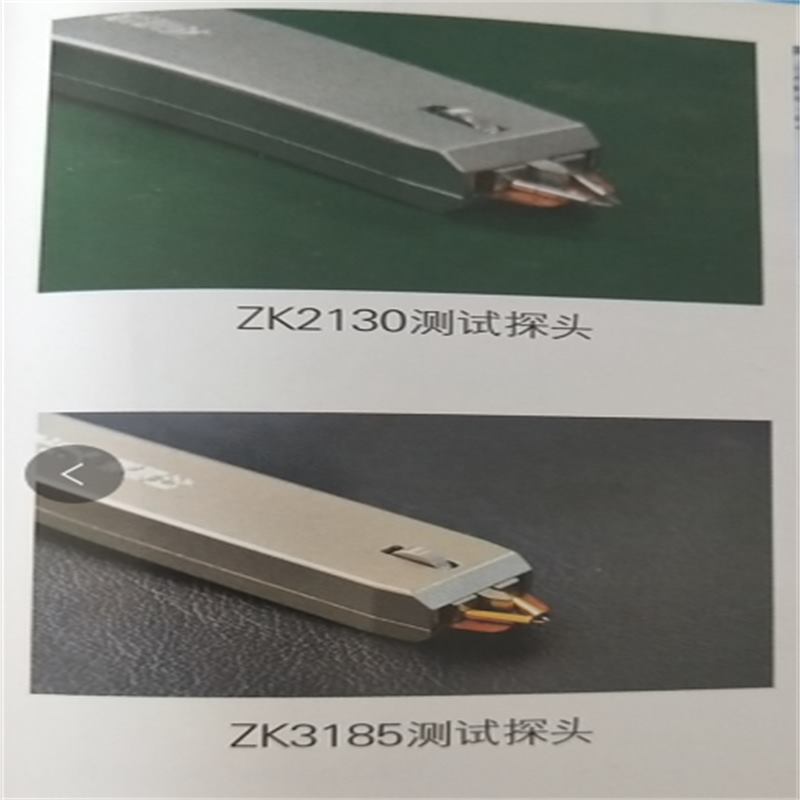

1. Precisie: vaststelling van zeer nauwkeurige probes, hoge frequentie coaxiale schakelaar en tijddomeinreflectie, synchrone bemonstering met hoge resolutie en multi-point kalibratietechnieken.

2. Efficiënt: geïntegreerde testprocedure, multi-tasking bediening met één knop.

3. Specialiteiten: Toont testgolfvormanalyse, statistische gegevensanalyse, legt automatisch testgegevens vast, genereert automatisch een testrapport en print, kalibratie open.

TECHNISCHE PARAMETER

ITEM                                                 ZK2130                                   ZK3185

Nauwkeurigheid meten                                       ± 1% (50Ω)

Detectiesnelheid                                                 ≦ 1S / bijzondere

Voorwerpen     Gecontroleerde impedantie

                Meetbereik         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Meetbereik               0.05m ~ 2m                               0,02 m ~ 2m

Golfbandbreedte                                 3GHz                   0.1GH ~ 8.5GH

Verliestest                                                 /                         S Parameter Meting

Dynamisch bereik                                       /                       Echte prestaties van meetbaar getest artikel: > 100dB
