1.0 INLEIDING

HDMI naar CVBS-signaalomzetter die HDM-videosignaal of audiosignaal zal omzetten naar AV (CVBS) samengestelde videosignaal en de FL /FR-stereo-audiosignalen, en HDMI-signalen.terwijl het DVI-systeem zijsignalen ondersteunt.Helpen gebruikers om de hoge kwaliteit van het HDMI videosignaal om te zetten in een normaal CVBS signaal (standaard-definitie 480i, 576i,).Dus dat kan spelen op TV, VHS VCR, DVD recorders, etc. Ondersteuning NTSC en PAL twee TV-formaat.

2.0 KENMERKEN

Eén.Hardware conversie, plug en play zonder enige software driver

Twee.Compatibele HDMI1.3

Drie.Ondersteuning NTSC en PAL twee standaard TV formaten

Vier.Eén HDMI-invoer, één AV-uitvoer, één stereo-uitvoer

    Invoer: HDMI x 1

    Resultaten: CVBS x 1; L /R x 1 HDMI x 1

Vijf.input HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz

Zes.compatibel met DVI-modus 800&_;120;600,1024x768,1280&-35;120;720,1280&1280=object350;120;1024 f5292; 1920&350;120;1080/@60hz

Zeven.Ondersteuning van het HDCP-protocol, ondersteuning voor HDMI 1.3

8.CVBS-uitvoer: 480I, 576I

Negen.Audio-uitvoer: L/R-kanalen

10.HDMI OUTPUT: BYPASS HDMI

11.Dimensioenen 65306;100mm(W)x102mm(D)x 25mm(H)

3.0 TOEGANGSTOEGANG:

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

1.HDMI TO CVBS/HDMI CONVERTER---

2.User handling---------------------------------------------------------------------------

3.Power Supply...

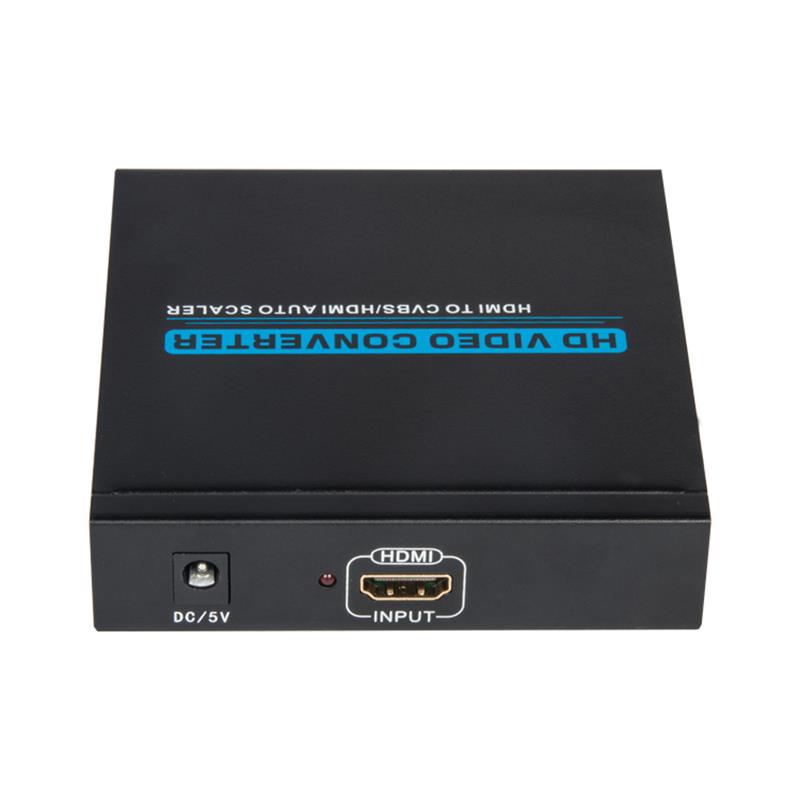

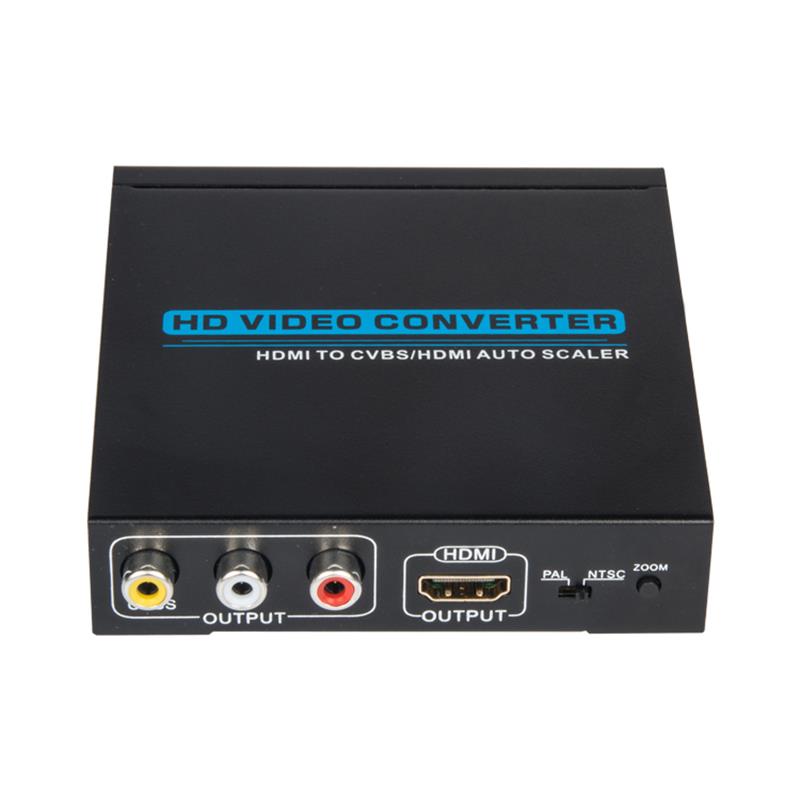

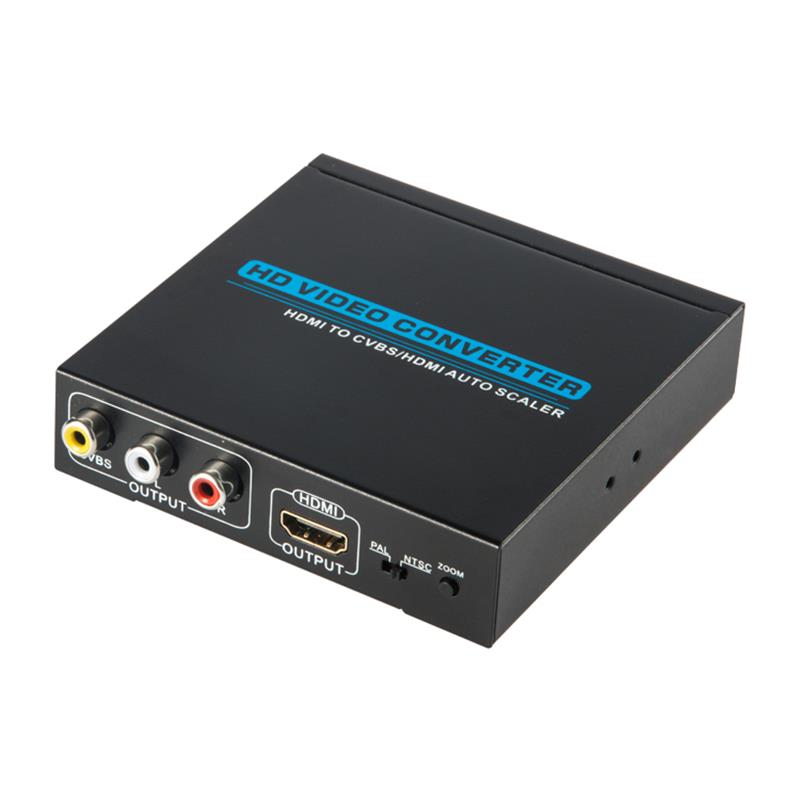

4.0 BESCHRIJVINGEN VAN PANELEN

DC 5V: DC 5V invoerpoort

LED-energie: energieindicator

Input van HDMI: Invoerpoort van HDMI

A/V OUTPUT: verbind TV- of videospeler met welke   CVBS-interface(NTSC /PAL beschikbaar)

UITVOER van HDMI: Connect HD TV

PAL /NTSC: PAL en NTSC standaard format selecter switch

Knop ZOOM: verander de beeldgrootte op scherm

5.0 TOEPASSINGSGEBIEDEN

A. Civil Industry: set-top boxes, XBOX360, PS3, high-definition players.

B. Industriële sector: high-definition camera, videocamera, met dit gemeenschappelijk   display apparaat zal in plaats van een groot scherm HDMI TV-monitors, naar   verlagen van de kosten en de ruimte.
