1.0 Inleiding

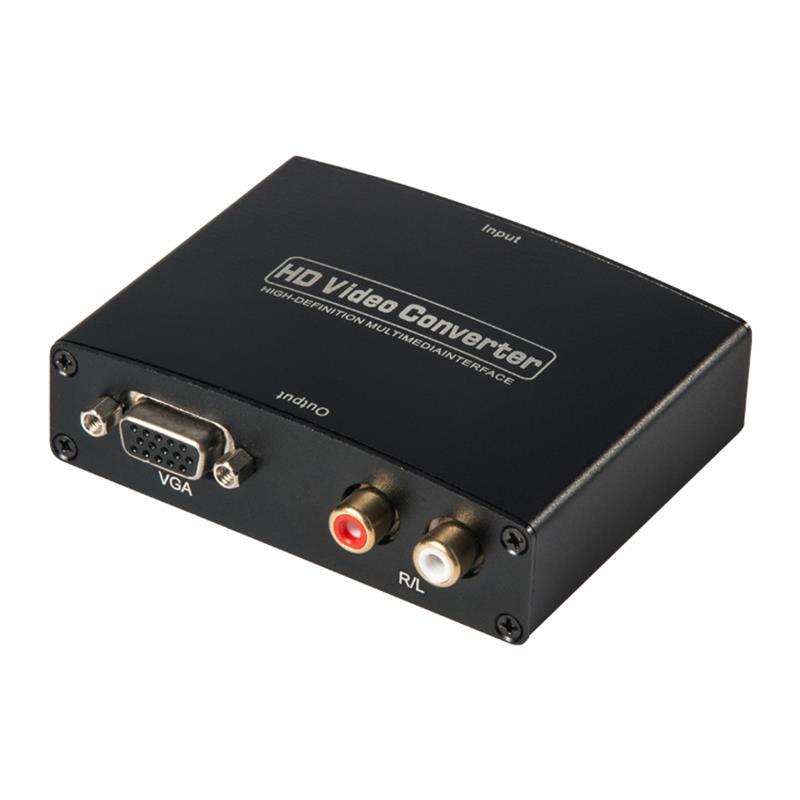

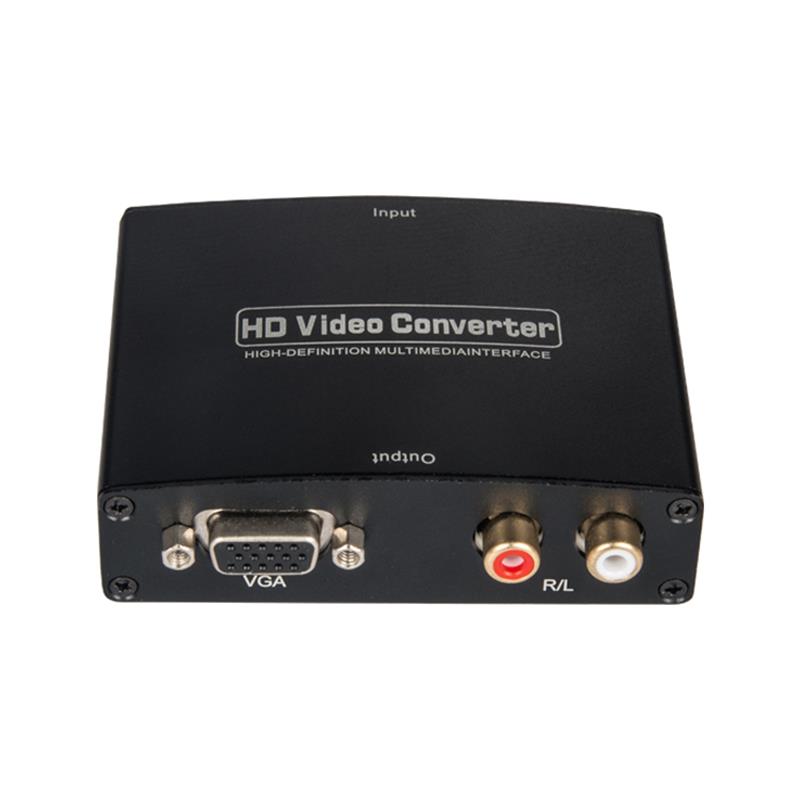

Dit soort HDMI naar VGA+R/L Audio Convertor zet digitaal HDMI-signaal om in analoge VGA-video en R/L-audiosignaal.Het stelt gebruikers in staat om te genieten van hun high definition image en geluid bij het kijken naar films of spelen van spelletjes op de traditionele VGA-monitors of projectors.

Het biedt oplossingen voor het digitale amusementscentrum, HDTV retail en show site, HDTV,   STB, DVD en Projector fabriek, lawaai ruimte en beveiliging, controle van het data center, informatie distributie, conferentiekamer presentatie, school- en bedrijfsopleidingsomgevingen.

2.0 Kenmerken

De serie HDMI Amplizer Switcher heeft vele functies die hen in staat stellen om op een superieure manier te presteren.onder die functies vindt u:

1-scherm 12289; Eenvoudig te gebruiken: Installeren in seconden, geen behoefte aan instelling.

2-scherm 12289; Conversie: Het kan complete HDMI omzetten in VGA video en R/L audio

output.

3-scherm 12289; Ondersteuning HDCP 1.2

4-scherm 12289; Ondersteuning 165MHz/1.65Gbps per kanaal (6.75Gbps alle kanaal) bandbreedte voor HDMI-invoer.

5-scherm 12289; Ondersteunt Analoge Video-output tot UXGA en 1080p met 10-bit DAC

6-display 12289; Led geeft signaal- en krachtmodus aan.

7 display 12289; voeding (verwijzen naar de technische parameter).

3.0 Verpakkings-toebehoren:

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

Eén.HDMI to VGA CONVERTER...

Twee.5V DC Power Adaptor...

Drie.User Manual...

4.0 Specificaties

Input Video Signal... 0.5-1.0 volt p-p

Input DDC Signal... 5-volt p-p (TTL)

Input connection... HDMI A   vrouw(19pin)

Output connection... VGA, R/L Audio

Video-invoer van HDMI   Formaat... 480i/576i/480p/5765p/720p/1080i/1080P

VGA   videouitvoer formaat------------------------ 480i/576i/480p/5765p/720p/1080i/1080P

Audio uitvoerformaat... 2-kanaal LPCM

Verticale frequentie   Range... 50/60Hz

Input video   Amplificier Bandwidth... 1.65Gbps/165MHz

Size... 88x6x25.5mm

Weight(Net)... 0.68Kg

Garantie... Beperkte garantie... 1 Jaar delen en   Arbeid

Exploitatie   Temperatuur... 0 tot en met +70 Del8451;

Operating Humidity... 10% to 85% RH (no   condensatie)

Storage Temperature...     -10 tot +80 Del8451;

Storage Humidity... 5% to 95% RH (no   condensatie)

Externe energie   Supply... DC 5V 1A

Energieverbruik(Max)--------------- 5W

Convertor Unit... CE,FCC,ROHS

Power Supply... CE,FCC,PSE,TK,UL

AC Power Adapter... Amerikaanse norm, Verenigd Koninkrijk   standaard en zo verder

User Manual... Engelse versie
