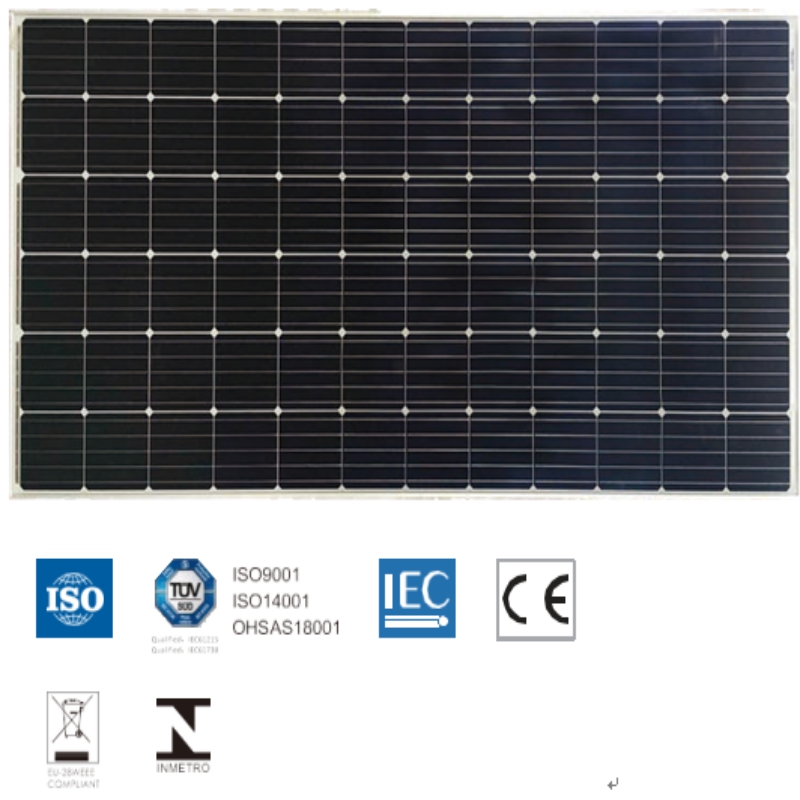

72 CEL   MONOCRYSTALLINE MODULE

360-380 Wp STROOM UITGANGSBEREIK

1500VDC MAXIMALE SYSTEEMVALTAGE

19,6% MAXIMAAL EFFICIËNT

ELEKTRISCHE GEGEVENS (STC)

Modelnummer                                         SYM72-6-360M               SYM72-6-365M               SYM72-6-370M             SYM72-6-375M             SYM72-6-380M

Nominaal vermogen in Watts-Pmax (Wp)           360                               365                                 370                                 375                               380

Open Circuit Voltage-Voc (V)                   47.3                               47.7                             48.15                                 48.6                               48.95

Kortsluitstroom-Isc (A)                     9.80                             9.85                                 9.90                               9.95                                 10.00

Maximale voedingsspanning-Vmpp (V)           38.95                             39.25                             39.6                             39.95                               40.25

Maximale vermogensstroom - Impp (A)           9.25                             9.3                               9.35                               9.40                                   9.45

Module-efficiëntie (%)                             18.6                                 18.8                                 19.1                               19.3                               19.6

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

ELEKTRISCHE GEGEVENS (NMCT)

Modelnummer                                           SYM72-6-360M               SYM72-6-365M               SYM72-6-370M         SYM72-6-375M           SYM72-6-380M

Maximale Power-Pmax (Wp)                     269,3                             272.8                           276.8                       280,7                               284,3

Open Circuit Voltage-Voc (V)                   43.5                               43.90                         44.30                         44.70                             45.00

Kortsluitstroom-Isc (A)                     8.04                                 8.08                               8.12                             8.16                               8.20

maximaal   Power Voltage-Vmpp   (V)           35.70                               36.00                           36.30                         36.60                             36.90

Maximale vermogensstroom - Impp (A)           7.55                                   7.59                                 7.63                         7.67                             7.71

NMOT: Bestraling bij 800 W / m², omgevingstemperatuur 20 ° C, windsnelheid 1 m / s.

MECHANISCHE GEGEVENS

Zonnepanelen                                                             monokristallijn   156,75 × 156,75 mm, 5BB

Cel configuratie                                                 72 cellen (6 × 12)

Module afmetingen                                               1956 x 992 x 40 mm

Gewicht                                                                 22 kg

superstraat                                                           3,2 mm, hoge transmissie, ijzerarm, gehard ARC-glas

Substraat                                                             Witte achterplaat

omlijsting                                                                 Geanodiseerd aluminiumlegering type 6063T5, zilverkleur

J-Box                                                                   Ingemaakte, IP67, 1500VDC, 3 Schottky-bypass-diodes

kabels                                                                 4,0 mm² (12AWG), 1200 mm lengte

connector                                                           IP67, PV-SY02

TEMPERATUUR & MAXIMALE BEOORDELINGEN

Nominale bedrijfsceltemperatuur (NOCT)                                             45 ° C ± 2 ° C

Temperatuurcoëfficiënt van Voc                                                                   -0,29% / ° C

Temperatuurcoëfficiënt van Isc                                                                     0,05% / ° C

Temperatuurcoëfficiënt van Pmax                                                               -0,39% / ° C

Operationele temperatuur                                                                         -40 ~ + 85 ° C

Maximale systeemspanning                                                                         1500VDC

Max Series Fuse Rating                                                                           20 EEN

Achterwaartse stroom beperken                                                                         20 EEN

ACKAGING CONFIGURATIE

                                                          40ft                                 20ft

Aantal modules per container                                 648                                 270

Aantal modules per pallet                                         27                                   27

Aantal pallets per container                                   24                                   10

Afmetingen verpakking (LxBxH) in mm                   1980 * 1130 * 1130             1980 * 1130 * 1130

Bruto gewicht doos [kg                                                   640                                     640

LET OP: LEES VEILIGHEIDS- EN INSTALLATIE-INSTRUCTIES VOORDAT U HET PRODUCT GEBRUIKT.
