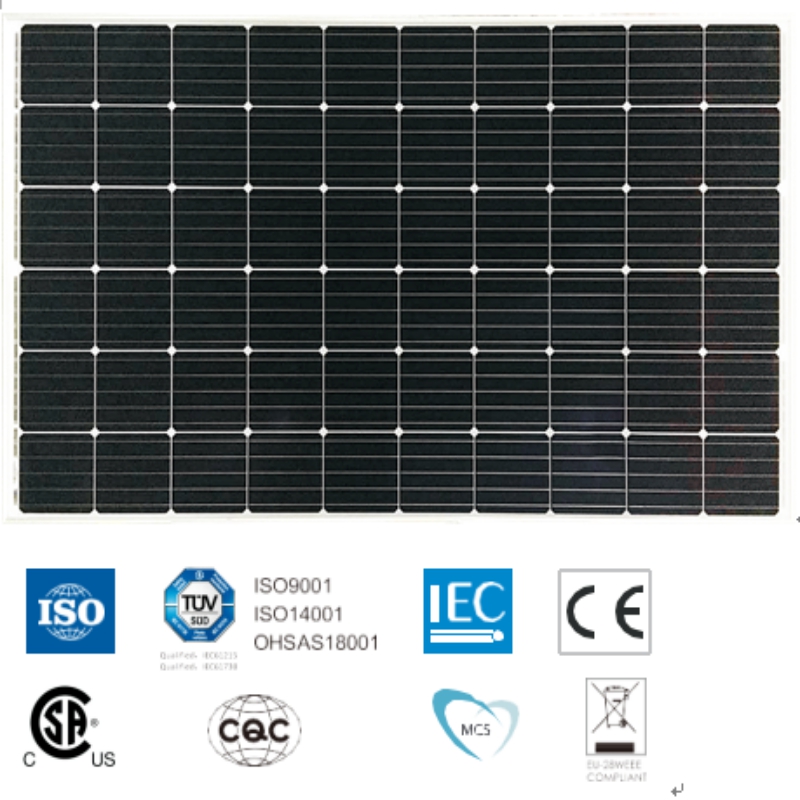

60 MONOCRYSTALLINEMODULE VOOR CELLEN

270-290 Wp STROOM UITGANGSBEREIK

1500VDC MAXIMALE SYSTEEMSPANNING

17.7% MAXIMALE EFFICIËNTIE

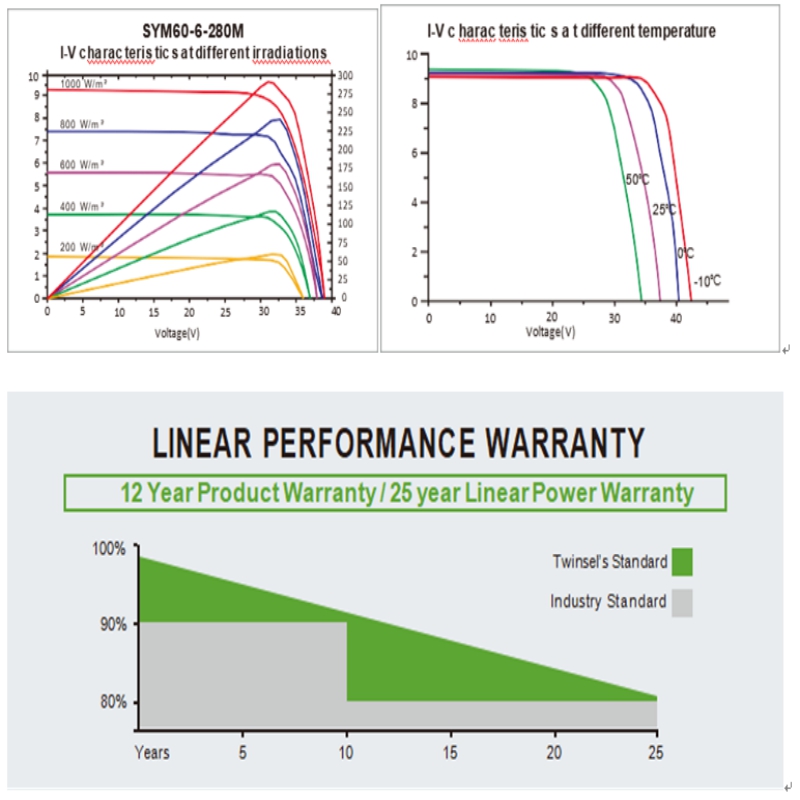

E L E C T R IC AL DATA (S T C)

Modelnummer                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M

Nominaal vermogen in Watts-Pmax (Wp)       270                             275                             280                             285                         290

Open Circuit Voltage-Voc (V)             38.4                             38.5                             38.7                           38.8                         38.9

Kortsluitstroom-Isc (A)               9.27                             9.36                             9.47                           9.56                         9.65

Maximale voedingsspanning-Vmpp (V)     30.8                             31,0                             31.2                           31.4                         31.6

Maximale vermogensstroom - Impp (A)       8.77                             8.88                             8.98                           9.08                           9.18

Module-efficiëntie (%)                       16.6                             16.9                               17.2                         17.5                           17.7

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Modelnummer                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M

Maximale Power-Pmax (Wp)                 197,4                           201.0                         204.7                       208,3                         211.0

Open Circuit Voltage-Voc (V)               35.2                           35.5                           35.8                         36.2                           36.5

Kortsluitstroom-Isc (A)                 7.31                             7.35                           7.41                         7.45                           7.50

Maximale voedingsspanning-Vmpp (V)       28.4                           28.6                           28.9                         29.1                           29.4

Maximale vermogensstroom - Impp (A)       6.95                             7.03                           7.09                           7.16                           7.23

CNOCT: Bestraling bij 800 W / m², omgevingstemperatuur 20 ° C, windsnelheid 1 m / s.

MECHANISCHE AL GEGEVENS

Zonnepanelen                                           Monokristallijn 156,75 x 156,75 mm

Cel configuratie                               60 cellen (6 × 10)

Module afmetingen                           1650 × 992 × 35 mm

Gewicht                                               18kg

superstraat                                       3,2 mm, hoge transmissie, ijzerarm, gehard ARC-glas

Substraat                                         Witte achterplaat

omlijsting                                             Zilver geanodiseerd aluminiumlegering type 6063T5, zilverkleur

J-Box                                               Ingemaakte, IP67, 1500VDC, 3 Schottky-bypass-diodes

kabels                                             4,0 mm² (12AWG), 900 mm lengte

connector                                       IP67 MC4 compatibel

TEMPERATUUR & MAXIMALE BEOORDELINGEN

Nominale bedrijfsceltemperatuur (NOCT)                       45 ° C ± 2 ° C

Temperatuurcoëfficiënt van Voc                                             -0,32% / ° C

Temperatuurcoëfficiënt van Isc                                             0,05% / ° C

Temperatuurcoëfficiënt van Pmax                                         -0,39% / ° C

Operationele temperatuur                                                     -40 ~ 85 ° C

Maximale systeemspanning                                                     1500VDC

Max Series Fuse Rating                                                       15A

Achterwaartse stroom beperken                                                   15A

CONFIGURATIE VAN DE VERPAKKING

                                                                  40ft                               20ft

Aantal modules per container                   840                               360

Aantal modules per pallet                           30                                 30

Aantal pallets per container                       28                                 12

Afmetingen verpakking (LxBxH) in mm     1680 x 1120 x 1130           1680 x 1120 x 1130

Bruto gewicht doos [kg                                         590                               590

LET OP: LEES VEILIGHEIDS- EN INSTALLATIE-INSTRUCTIES VOORDAT U HET PRODUCT GEBRUIKT
