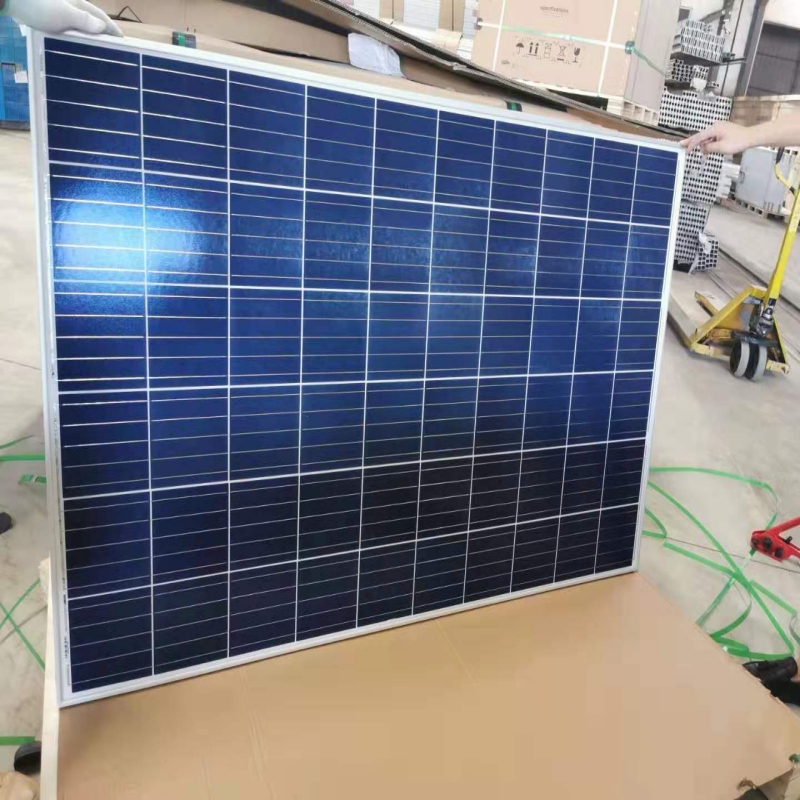

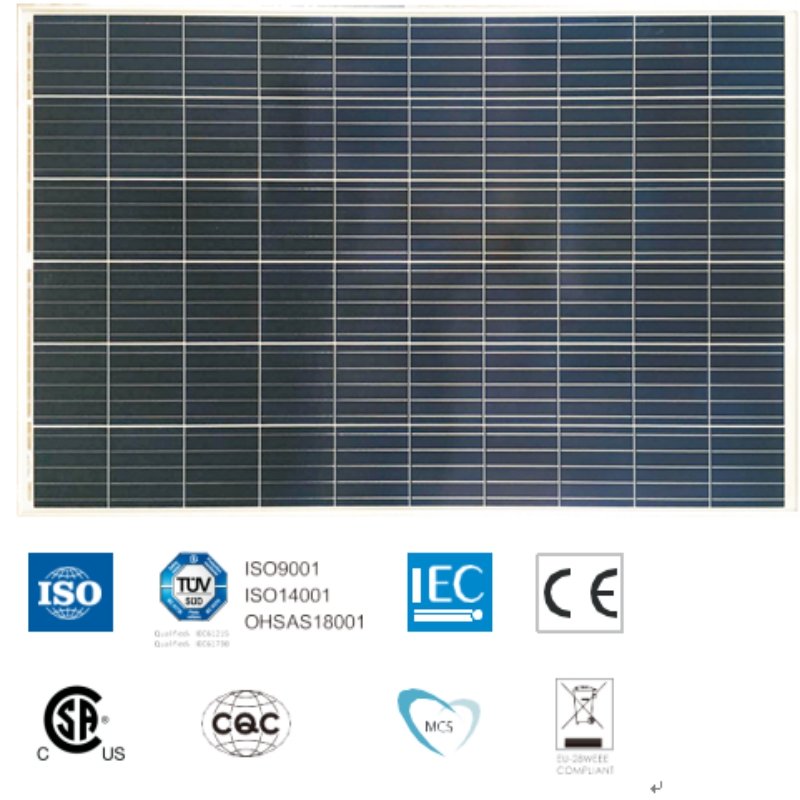

60 CELL POLYCRYSTALLINE MODULE

260-280Wp STROOM UITGANGSBEREIK

1500VDC MAXIMALE SYSTEEMSPANNING

17.1% MAXIMALE EFFICIËNTIE

ELEKTRISCHE GEGEVENS (STC)

Modelnummer                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

Nominaal vermogen in Watts-Pmax (Wp)             260                               265                           270                         275                         280

Open Circuit Voltage-Voc (V)                   37.8                               38.0                           38.2                         38.4                         38.6

Kortsluitstroom-Isc (A)                     9.04                               9.12                           9.20                         9.28                       9.36

Maximale voedingsspanning-Vmpp (V)           30.6                               30,9                           31.2                       31.5                         31.8

Maximale vermogensstroom - Impp (A)           8.50                               8.58                           8.66                       8.74                           8.82

Module-efficiëntie (%)                             15.9                               16.2                           16.5                     16.8                           17.1

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

ELEKTRISCHE GEGEVENS (NOCT)

Modelnummer                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

Maximale Power-Pmax (Wp)                     194                           197                           201                         205                         208

Open Circuit Voltage-Voc (V)                   35.2                           35.3                           35.5                         35.6                         35.8

Kortsluitstroom-Isc (A)                     7.31                           7.38                           7.44                         7.51                       7.57

maximaal Power Voltage-Vmpp   (V)         28.1                           28.3                           28.4                       28.6                         28.7

Maximale vermogensstroom - Impp (A)           6.89                           6.98                           7.08                         7.17                       7.25

NOCT: Bestraling bij 800 W / m², omgevingstemperatuur 20 ° C, windsnelheid 1 m / s.

MECHANISCHE DATUM

Zonnepanelen                                             Polykristallijn 156,75 x 156,75 mm

Cel configuratie                                 60 cellen (6 × 10)

Module afmetingen                               1650 × 992 × 35 mm

Gewicht                                                 18kg

superstraat                                           3,2 mm, hoge transmissie, ijzerarm, gehard ARC-glas

Substraat                                             Witte achterplaat

omlijsting                                                 Zilver geanodiseerd aluminiumlegering type 6063T5, zilverkleur

J-Box                                                   Ingemaakte, IP67, 1500VDC, 3 Schottky-bypass-diodes

kabels                                               4,0 mm² (12AWG), 900 mm lengte

connector                                         IP67 MC4 compatibel

TEMPERATUUR & MAXIMALE BEOORDELINGEN

Nominale bedrijfsceltemperatuur (NOCT)                               45 ° C ± 2 ° C

Temperatuurcoëfficiënt van Voc                                                   -0,32% / ° C

Temperatuurcoëfficiënt van Isc                                                       0,05% / ° C

Temperatuurcoëfficiënt van Pmax                                                 -0,39% / ° C

Operationele temperatuur                                                             -40 ~ + 85 ° C

Maximale systeemspanning                                                             1500VDC

Max Series Fuse Rating                                                               15A

Achterwaartse stroom beperken                                                             15A

P ACKAGING CONFIGURATIE

                                                                            40ft                                                 20ft

Aantal modules per container                               840                                                 360

Aantal modules per pallet                                     30                                                   30

Aantal pallets per container                                   28                                                   12

Afmetingen verpakking (LxBxH) in mm                 1680 x 1120 x 1130                           1680 x 1120 x 1130

Bruto gewicht doos [kg                                                   590                                                 590

LET OP: LEES VEILIGHEIDS- EN INSTALLATIE-INSTRUCTIES VOORDAT U HET PRODUCT GEBRUIKT.
