PCB 2D-code automatische lasermarkeermachine

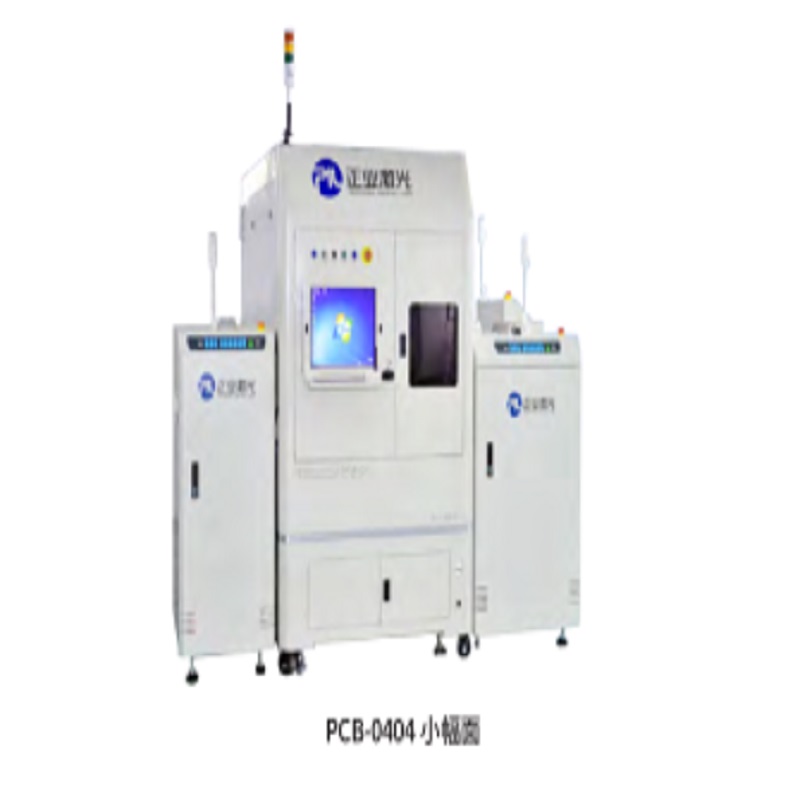

PCB-0404       Klein paneel

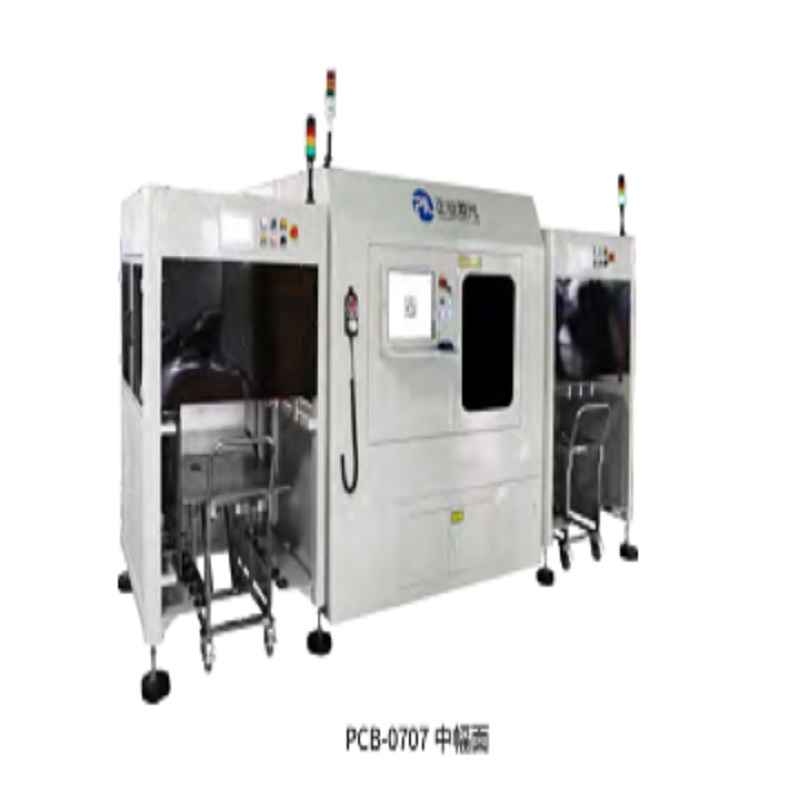

PCB-0707       Middenpaneel

PCB-0909       Groot paneel

GEBRUIK

PCB 2D code automatische lasermarkeermachine kan worden toegepast in PCB, FPC, SMT, etc. industrieën. Het wordt voornamelijk toegepast voor het automatisch markeren van 2D-code op het PCB-oppervlak (verschillende machinemodelopties afhankelijk van de PCB-grootte), beschikbaar om te markeren op witte olie, groene olie, zwarte olie en andere inkten en koper / roestvrij staal / aluminiumlegering. Het kan automatisch een 2D-code maken, die zoveel informatie bevat, zoals inkoop van grondstoffen, productieproces, batch, fabrikant, productiedatum, klantnaam, etc. voor productidentificatie en traceerbaarheid.

KENMERKEN

Serienummer             PCB-0404                   PCB-0707                   PCB-0909

Klein paneel                   Middenpaneel                 Groot paneel

            1         Geïmporteerde CO2-laser, fiberlaser, groene laser, UV-laser, stabiele prestaties.

2         Geïmporteerde high-speed glavo-spiegel, hoge verwerkingsprecisie en markeersnelheid, stabiele prestaties.

3         Eenvoudig te gebruiken software-interface, gemakkelijk te leunen.

4         Verkrijg automatisch de werkorder, product batchnummer, materiaalnaamcodering, specificaties en andere informatie en automatische markering.

5         Automatisch de 2D-codegegevens lezen en opslaan, opnemen en alarmen indien niet beschikbaar.

6         Automatische laad- / losmachines kunnen worden aangepast.

7       Milieuvriendelijk, minder verbruiksartikelen, minder vervuiling, gratis onderhoud in vergelijking met gewone jetprint.

TECHNISCHE PARAMETER

Item                                                 Klein paneel                               Middenpaneel                               Groot paneel

Model                                                 0404                                       0707                                       0909

Lasertype                                               UV-lasers, groene laser, fiberlaser, CO2-laser optioneel

Markeerbereik                                                       100 mm x 100 mm (standaard lens)

Markeersnelheid                                                       De lijnsnelheid kan 7000 mm / s bereiken

Nauwkeurigheid markeringspositie                                                   ± 0.1mm

Van toepassing   PCB-grootte       Grootte is minder dan 400 × 400 mm;       Grootte is minder dan 550 × 650 mm;                 Grootte is minder dan

                                        dikte 0,6 mm - 5 mm                   dikte 0,1 mm - 3,5 mm             800mm x 800mm;

                                        (kan aangepast worden)                       (kan aangepast worden)                       dikte 0,1 mm - 3,5 mm

                                                                                                                                            (kan aangepast worden)

Toepassing                     PCB witte inkt, groene inkt, blauwe inkt. zwarte inkt en andere inkten; koper; roestvrij staal; aluminium profiel

                                      (afhankelijk van het type laser)

1D-code                             Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN, enz.

2D-codetype                     Datamatrix, QR-code, micro-OF-code, PDF417, code 49, code 16K, enz.

2D-codegrootte                       Minimale 2D-codegrootte 1,5 mm x 1,5 mm (afhankelijk van het lasertype)

Tekensoorten                   Ondersteunt TrueType-lettertypen, enkel lettertype (JSF), SHX-lettertype, bitmaplettertypen (DMF)

Minimaal karakter               0.1mm ~ 0. 4 mm (afhankelijk van het lasertype)

Bestandsformaat                           DXF, Excel, TXT bestandsformaat

Automatische positionering           Ondersteunt automatische foto, 2, 3, 4 punten lokalisatie manier

Automatische leescode           Lees 2D-code automatisch en sla gegevens op, alarm als niet kan lezen

Intelligente productie           Kan worden aangesloten op ERP / MES-systeem, automatische toegang tot het bestelnummer, productbatch

                                            nummer, materiaalcode, goedereninformatie etc. en code automatisch

Andere automatisch                   Automatische laad- / losmachines kunnen worden aangepast
