1.0 Inleiding

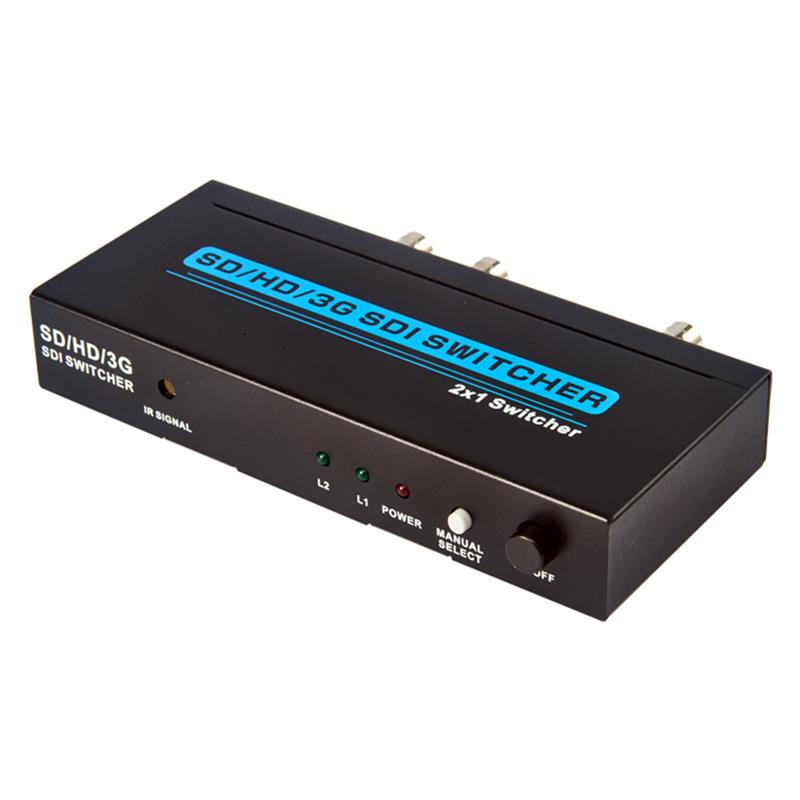

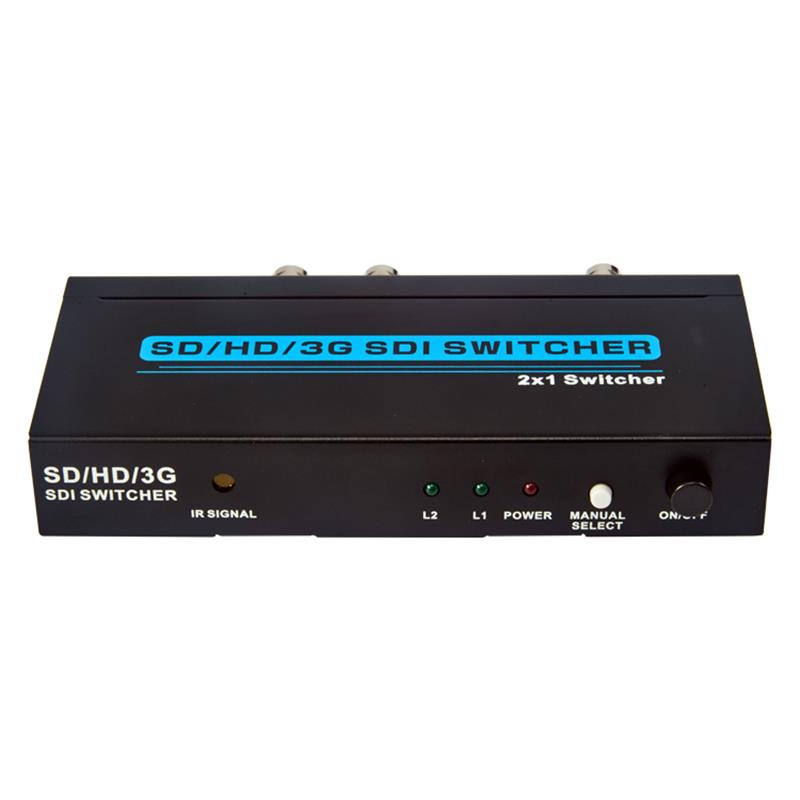

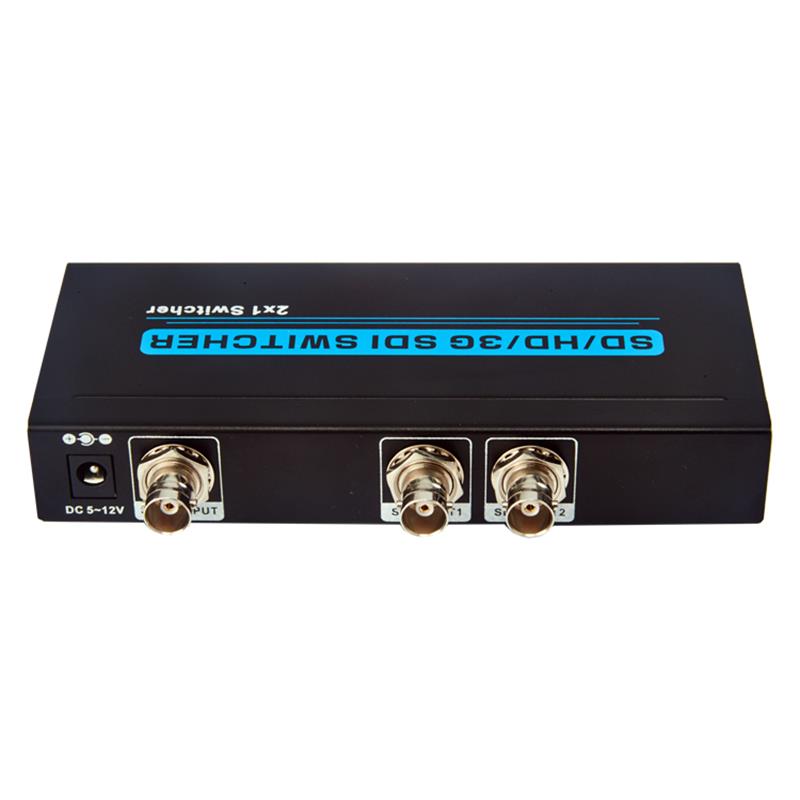

Dit is een SDI signaal switcher, het kan meer groepen van SDI signaal naar een SDI HD monitor met de handmatige knop of afstandsbediening.Dit product ingebouwde automatische identificatie en compatibel met SD-SDI, HD-SDI, 3G-SDI alle vorm van SDI signaal.Het is de ondersteuning 2.97Gbps bandbreedte, en ondersteunt verliesloze transmissie over lange afstanden.

2.0 Kenmerken

Eén.         Ondersteunt 2 SDI-invoersignaal naar 1 HD-SDI-monitor.

Twee.         Ondersteunt SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) videoformaat.

Drie.         Ingebouwde kabelevenwicht, uurherstel en aandrijving.

Vier.         Ondersteunt resoluties tot aan 1920&350;1080@60Hz.

Vijf.         Ondersteunt de ingangen en uitgangsafstanden van tot 300m voor SD-signalen, 200m voor HD-signalen en 100m voor 3G-signalen.

Zes.         Ondersteunt 5-12V brede spanning.

3.0 Pakket

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

(1)2x1 SDI Switcher ---------------------------------------------------------------------------

(2)5V 1A DC Power Supply adapter --------------------------------------------------------------

(3)Remote Control------------------------------------------------------------------------------

(4)Operatie Handleiding----------------------------------------------------------------------------

4.0 Specificaties

Frequentie Bandwidth----------------------------------------------------------------------------------

SDI Switcher Input Ports...

SDI Switcher Output Port...

Power Supply...

EVA Protection Human Body Model-------------------------------------------------------------------

    x177; 4kV (contactontlading)

Dimensies (mm)---------------------------------------------------------------------------------------

...of...

Operationng Temperature---------------------------------------------------------------------------------------------------

Storage Temperature-----------------------------------------------------------------10--20-176; C ~ 60 176;

Relatieve Humidity-----------------------------------------------------------------------------------

Power Consumption (Max)...
