Dank u voor de aankoop van ons product.Om de veiligheid en vele jaren te waarborgen, dient u de handleiding zorgvuldig te lezen voordat u dit product gebruikt.

1.0 BESCHRIJVING

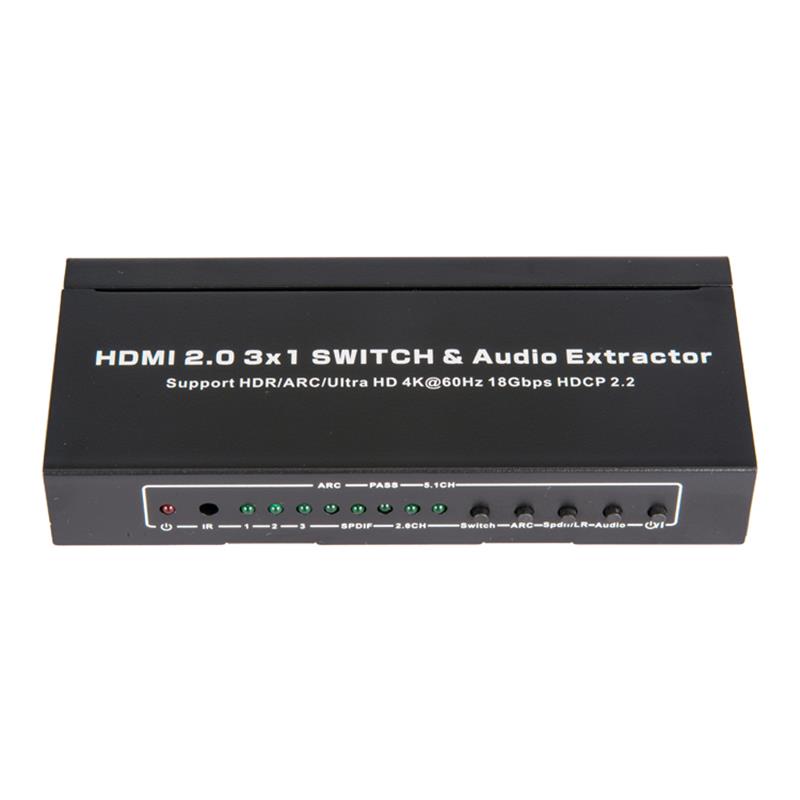

Het apparaat is één van de meerdere poorten HDMI Audio Extractor met ondersteuning van HDR, ARC, 3D en 4KX2K, die gemakkelijk meerdere HD-bronnen of een MHL slimme bronnen naar één HD Display kunnen overschakelen.Ook een van de inputs ondersteunt het audio-extract door de SPDIF en LR audio-outputkanaal.De Switcher ondersteunt ARC-functie die TV-audio terug kan keren naar de AV-ontvanger.

2.0 KENMERKEN

Eén.Input: HDMI x 3(HDMI/MHL 1 havenondersteuning MHL).

Twee.Output: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

Drie.Het schakelen gebeurt automatisch wanneer het signaal op de poorten aanwezig is;

Vier.Naleving van HDMI2.0, HDCP2.2 en DVI 1.0;

Vijf.Ondersteuning videoformaat tot 4k2k@30Hz met 24bit RGB/YcbCR

  4:4:4/YCBCR4:4:4,en tot en met 4k2k@60Hz met 12bit YCBCR 4:4:4;

Zeven.Ondersteunt 12-bit Deep Color per kanaal, maximum 36bit alle kanalen.

8.Ondersteunt 3.0Gbps TMDS/600MHz pixel kloksnelheid per kanaal, maximum

  totale TMDS-doorvoer is 18Gbps.

Negen.Ondersteunt niet-gecomprimeerde audio zoals LPCM.

10.Ondersteunt gecomprimeerde audio zoals DTS Digital, Dolby Digital, DTS-HD,

    en Dolby True HD.

12.Ondersteunt het passeren van HDMI.

13.Ondersteunt tot en met 7.1CH digitale surround op HDMI-output.

14.Ondersteunt tot 5.1CH digitale surround op Toslink uitvoer.

15.Ondersteunt tot 2.0 kanaal analoge stereo op Stereo uitvoer.

16.Ondersteunt standaard Audio, DSD Audio, en HD(HBR) Audio.

17.Ondersteunt ARC(Audio Return Channel).

3.0 TOEGANGSTOEGANG

1.HDMI/MHL Audio Extractor -----1 PCS

2.User handling-------------------------1 PCS

3.Power Supply-----------------------------------------------------------------

4.Remote Control------------------1 PCS(optioneel)

4.0 TOEPASSING

Het schakelt verschillende routes van HDMI-signalen van broncode zoals DVD, Satellite Receiver, Set-Top Box, DV Camera, A/V Ontvanger en andere HDMI-apparaten over naar een display met een hoge definitie zoals HDTV en HDMI Flat Panel Display.

5.0 Hoe het werkt

Eén.Gebruik een HDMI-kabel om een HD-bron aan de HDMI-invoerpoort te koppelen.

Twee.Gebruik een HDMI kabel om een HD display aan de HDMI Output Port te verbinden.

Drie.Voor audio-verbinding, kies een van de volgende opties.

  a.Om de HDMI-doorloop te gebruiken, gebruik de HDMI-kabel van stap 2 tot en met   verbinden audio-ontvanger met de HDMI Output Port.Uw audio   De ontvanger zal videosignaal naar uw HD display moeten afgeven.

  b.Om Toslink te gebruiken, gebruik een Toslink kabel om verbinding te maken met audio-apparatuur.(Opmerking: Toslink ondersteunt Dolby Digital Plus niet.Alsjeblieft, verander.   de invoerbron'''';39;s audio-output naar een andere instelling, indien nodig.)

  c.Om Coaxial te gebruiken, gebruik een coaxiale kabel om verbinding te maken met Stereo audio   apparatuur.

Vier.Verbind de voeding adapter.

Vijf.Opmerking: Bij gebruik van Toslink kabel, zorg ervoor dat de rubber beschermende   tip cover is al verwijderd van beide uiteinden voordat het verbinden   ze naar apparaten.

6.0 Technische parameters

HDMI Source Input Port...

Display Device Output Port...

Source Port Connector...

Display Device Port Connector...

HDCP Compliant...

Single Link Range...

Input Video Signal...

Input DDC Signal...

Deep Color...

UK-1-19-19...   4Kx2K@50/60Hz

Audio output---HDMI pass-through;Up to 7.1CH;SPDIF uitvoer tot 5.1 ch;3.5mm stereo output audio

Bandwide---------------------...

Signal Speed...

De lengte van de invoerkabel-----------------------------------------------------------------------------   Kabel At1080P@24bit 60Hz

De lengte van de outputkabel----------------------------------------------------------------------------   Kabel At1080P@24bit 60Hz

De kabel standaard...

Vertical Frequency Range...

Power Consumption(max.)---

Operatie Temperature...

Working Voltage...

Power Adaptor...

Net Weight...

Dimensie: L*W*H(mm)--------------------------------------------------------------------------------------------

7.0 Installatie en voorzorgen

Om elektrische schokken, beschadiging van het product en om uw veiligheid te beschermen, let op het volgende:

1.Gelieve langzaam stekker of unplug signaalkabels en niet vaak plug, unplug, of   Schud ze.

2.De apparatuur mag niet onder de zon, regen en vocht of   Onbekende omgeving.

3.Vloeibare voorwerpen mogen niet op de apparatuur worden geplaatst.

4.Installeer de apparatuur niet in de buurt van warmtebronnen zoals brand, vermogen, of andere versterkers die warmte produceren.

5.Plaats het metaal of andere voorwerpen niet in de apparatuur naast   aansluitende kabels naar poorten.

6.Breek de apparatuur niet zelf; het moet worden onderhouden door   professioneel onderhoudspersoneel.
