Dank u voor de aankoop van ons product.Om de veiligheid en vele jaren te waarborgen, dient u de handleiding zorgvuldig te lezen voordat u dit product gebruikt.

1.0   INLEIDING

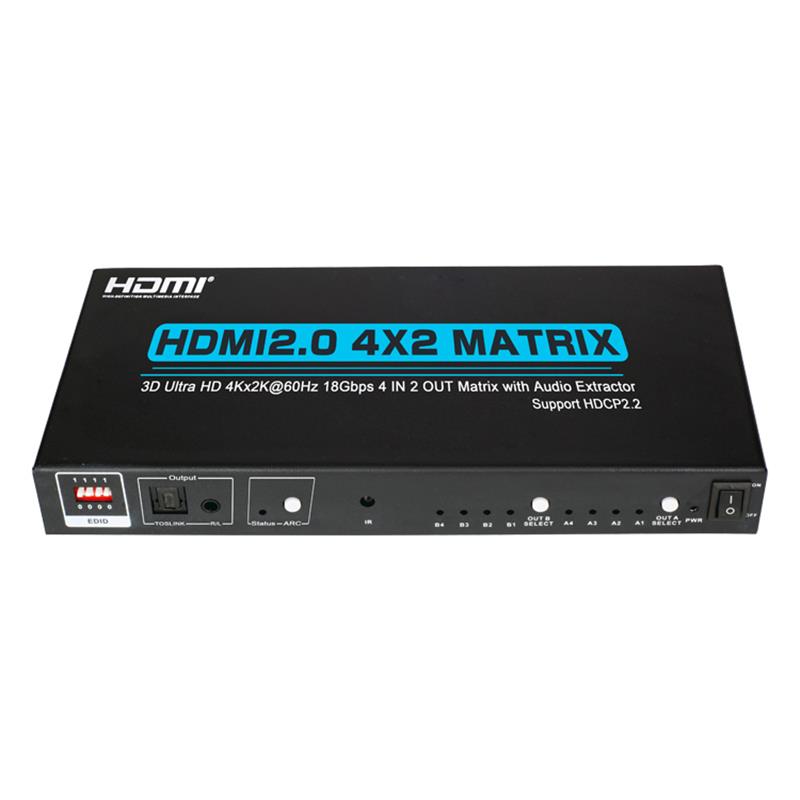

HDMI Matrix is een perfect matrix product met vrijstaande externe audio-outputpoorten, die 4 verschillende HDMI-signaalbronnen en 2-displays kunnen verbinden.Het kan gemakkelijk alle 1 of 2 van 4-ingangssignalen naar 2-displays overschakelen met behulp van afstandsbediening of druk op de knop.De uitgangssignalen kunnen hetzelfde of verschillend zijn.Door het gebruik van dit product kan worden voorkomen dat het nodig is om de signaalbronnen te ontkoppelen en opnieuw te verbinden aan displays.Het kan slim input signaal bronnen met prioriteit selecteren en over die input signaal bronnen springen die niet werken.Het kan uw huis theater systeem optimaliseren naar het beste effect.

2.0 KENMERKEN

1.Wanneer de vier ingangswonden afzonderlijk met 4-signaalverbindingen zijn verbonden   Met HDMI-kabels herkent de HDMI-matrix automatisch de laatste   koppelde poort en schakelt zijn invoersignaal uit naar 2-displays;

2.De benodigde input-signaalbronnen moeten worden geselecteerd met behulp van remote   bedienings- of drukknop om twee displays met verschillende signalen te maken;

3.Ondersteuning van HDMI2.0,HDCP2.2;

Vier.Ondersteuning videoformaat tot 4k2k@60Hz met 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,en tot en met 4k2k@60Hz met 12bit YCBCR 4:4:4;

Vijf.     Wissel gemakkelijk tussen een 4-HDMI-bron.

Zes.     Ondersteuning van ARC en Audio-extractie(Output A);

Zeven.     De 2 displays kunnen dezelfde of verschillende signalen krijgen zonder wederzijds   interactie.

8.     Makkelijk verbonden met een audio-ontvanger.

Negen.     Ondersteuning van DVI-apparaat met DVI tot HDMI-adapter.

Tien.   Plug-en-play en geen behoefte aan setting.

Elf.   Metalen behuizing ontwerp en algemene afscherming zonder signaal interferentie.

Twaalf.   Gebruik afstandsbediening of druk op de knop om de invoerbron vrij te selecteren.

13.   LED geeft signaal/power mode aan.

3.0 INHOUD VAN DE VERPAKKING

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

1.HDMI 4X2 Matrix...

2.DC 5V Power adapter...

3.Remote Control...

4.User Manual...

4.0 TECHNISCHE PARAMETERS

HDMI   Source Input Port...

Weergave   Device Output Port...

Audio   Output port...

Bron   Port Connector...   19PIN

Weergave   Device Port Connector...   19PIN

HDCP   Nee, nee.

Eén   Link Range...

Input   Video Signal...   Volts P-P

Input   Adjunct... Adjunct...   Volts P-P(TTL)

Diep   Kleur---------------...

HDMI   Entitle...

Bandwith-----------------up--...   tot 600Mhz

Signaal   Speed...   tot 18Gbps

De   lengte van   inputkabel-----------------------------------------------------------------------------------------------------

De   lengte van   Output kabel...

De   Kabel standaard...   HDMI2.0

Verticaal   Frequency Range...

Macht   Consumption(max)

Werking   Temperature-----------------------------------------------------------------------------------------

Werken   Voltage...   5V

Macht   Adjunct...   2A

Netto   ...dinges...

Afmetingen:   L*W*H(mm)------------------------------------------------------------------------------------

Toelichting: Bij verschillende merken van het input- of outputapparaat zal ook de lengte van de aansluitkabels verschillen.
