Dank u voor de aankoop van ons product.Om de veiligheid en vele jaren te waarborgen, dient u de handleiding zorgvuldig te lezen voordat u dit product gebruikt.
1.0 BESCHRIJVING

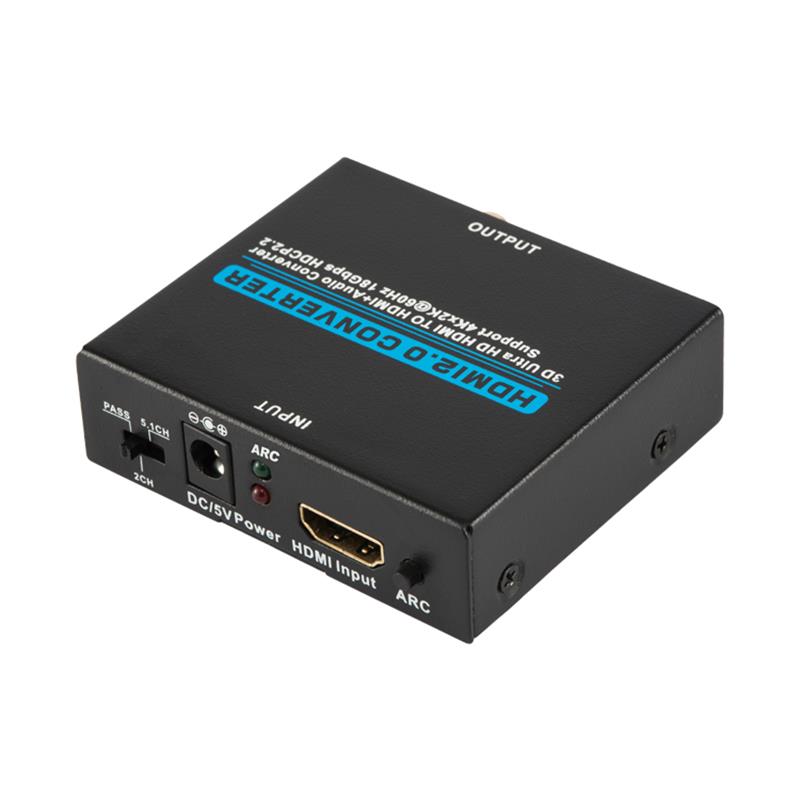

Het apparaat is een HDMI Audio Extractor met ondersteuning van HDR, ARC, 3D en 4KX2K, die gemakkelijk meerdere HD-bronnen of een MHL slimme bronnen naar één HD Display kan overschakelen.Ook een van de inputs ondersteunt het audio-extract door de SPDIF en LR audio-outputkanaal.De ondersteuning van ARC-functie die TV-audio terug naar de AV-ontvanger kan doen.
2.0 KENMERKEN
Eén.Input: HDMI x 1(HDMI/MHL 1 havenondersteuning MHL).
Twee.Output: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.
Drie.Naleving van HDMI2.0, HDCP2.2 en DVI 1.0;
Vier.Ondersteuning videoformaat tot 4k2k@30Hz met 24bit RGB/YcbCR
4:4:4/YCBCR4:4:4,en tot en met 4k2k@60Hz met 12bit YCBCR 4:4:4;
Vijf.Ondersteunt 12-bit Deep Color per kanaal, maximum 36bit alle kanalen.
Zes.Ondersteunt 3.0Gbps TMDS/600MHz pixel kloksnelheid per kanaal, maximum
totale TMDS-doorvoer is 18Gbps.
Zeven.Ondersteunt niet-gecomprimeerde audio zoals LPCM.
8.Ondersteunt gecomprimeerde audio zoals DTS Digital, Dolby Digital, DTS-HD,
en Dolby True HD.
9.Ondersteunt het passeren van HDMI.
10.Ondersteunt tot en met 7.1CH digitale surround op HDMI-output.
11.Ondersteunt tot 5.1CH digitale omgeving op Toslink uitvoer.
12.Ondersteunt tot 2.0 kanaal analoge stereo op Stereo uitvoer.
13.Supports Standard Audio,DSD Audio, en HD(HBR) Audio.
14.Ondersteunt ARC(Audio Return Channel).
3.0 TOEGANGSTOEGANG
1.HDMI/MHL Audio Extractor -----1 PCS
2.User handling-------------------------1 PCS
3.Power Supply-----------------------------------------------------------------
4.0 TOEPASSING
Het schakelt verschillende routes van HDMI-signalen van broncode zoals DVD, Satellite Receiver, Set-Top Box, DV Camera, A/V Ontvanger en andere HDMI-apparaten over naar een display met een hoge definitie zoals HDTV en HDMI Flat Panel Display.
5.0 Hoe het werkt

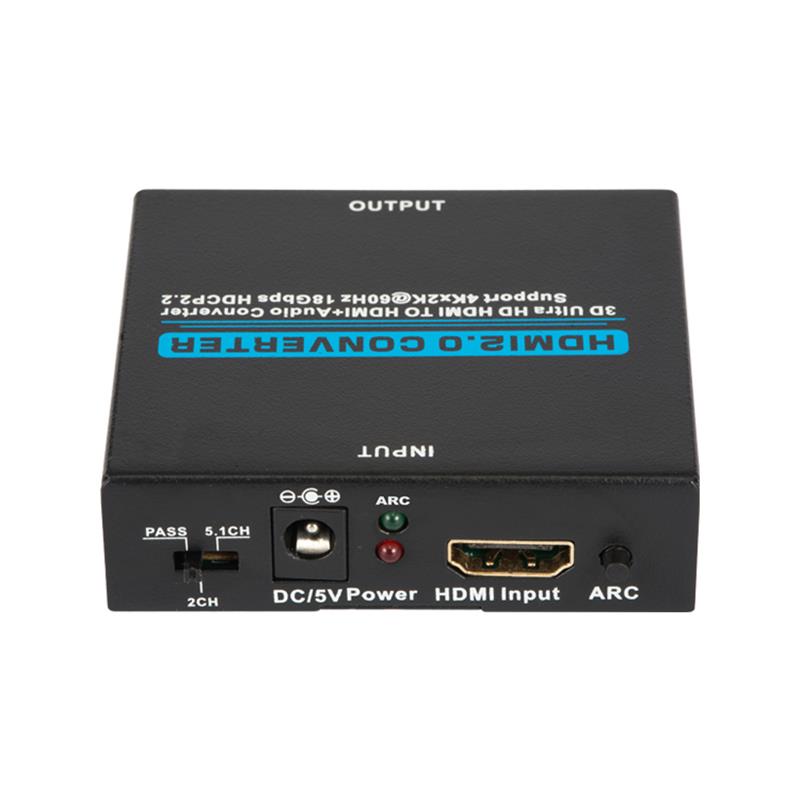

Eén.Gebruik een HDMI-kabel om een HD-bron aan de HDMI-invoerpoort te koppelen.
Twee.Gebruik een HDMI kabel om een HD display aan de HDMI Output Port te verbinden.

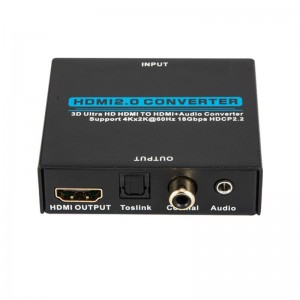

Drie.Voor audio-verbinding, kies een van de volgende opties.
a.Om de HDMI-doorloop te gebruiken, gebruik de HDMI-kabel van stap 2 tot en met verbinden audio-ontvanger met de HDMI Output Port.Uw audio De ontvanger zal videosignaal naar uw HD display moeten afgeven.
b.Om Toslink te gebruiken, gebruik een Toslink kabel om verbinding te maken met audio-apparatuur. (Opmerking: Toslink ondersteunt Dolby Digital Plus niet.Alsjeblieft, verander. de invoerbron'''';39;s audio-output naar een andere instelling, indien nodig.)
c.Om Coaxial te gebruiken, gebruik een coaxiale kabel om verbinding te maken met Stereo audio apparatuur.
Vier.Verbind de voeding adapter.
Vijf.Opmerking: Bij gebruik van Toslink kabel, zorg ervoor dat de rubber beschermende tip cover is al verwijderd van beide uiteinden voordat het verbinden ze naar apparaten.
6.0 TECHNISCHE PARAMETER IN DETAIL
HDMI resolutie... Ultra HD 3D 4Kx2K@50/60Hz () max)
Bron Port Connector... 36bit Diepe kleur alle kanalen maximaal
Audio Output... HDMI doorloop; Tot en met 7.1CH; SPDIF-output tot 5.1 ch; 3.5mm stereo output audio.
Maximum bandbreedte per channel... 600MHz
Max baud rate per display... 18Gbps
Input/output TMDS signal... 0.5~1.5V p-p(TTL)
Input/output DDC signal... 5V p-p(TTL)
Input Kabel afstand---------------------------... kop 8804; 50ft/15m 24 AWG HDMI hoge snelheid/ Kabel At1080P@24bit 60Hz
Uitvoer kabelbaan----------------... kop 8804; 50ft/15m 24 AWG HDMI hoge snelheid/ Kabel At1080P@24bit 60Hz
Exploitatie Temperature range... 5 verbinding 176; F tot en met 131 afscherming 176; F / -15 afscherming 176; C tot en met 55vlakken 176C;
Exploitatie Humidity range... 5% naar 90% RH(Geen condensatie)
Dimensie-... 60&-350;70x20 (mm)
Uhm... 130g
Macht Consumption(max)... 1.5 Watten
Werking Temperature... 0 verbinding 8451; TO 70 def.
Werken Voltage... DC 5V
Macht Adapter... 5V 1A
7.0 Installatie en voorzorgen
Om elektrische schokken, beschadiging van het product en om uw veiligheid te beschermen, let op het volgende:
Eén. Sluit langzaam de stekker uit of verwijder de signaalkabels en sluit niet vaak de stekker uit, of
Schud ze.
2.De apparatuur mag niet onder de zon, regen en vocht of
Onbekende omgeving.
3.Vloeibare voorwerpen mogen niet op de apparatuur worden geplaatst.
4.Installeer de apparatuur niet in de buurt van warmtebronnen zoals brand, vermogen, of andere
versterkers die warmte produceren.
Vijf. Plaats het metaal of andere voorwerpen niet in de apparatuur naast
aansluitende kabels naar poorten.
Zes. Breek de apparatuur niet zelf, het moet worden onderhouden door
professioneel onderhoudspersoneel.
