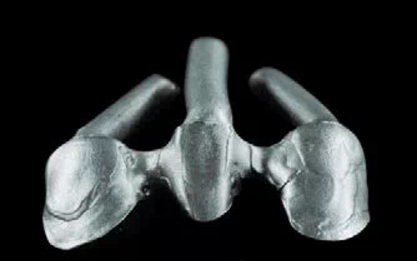

Figure 6: vaste brug gieten, met behulp van een directe aansluiting van spier.

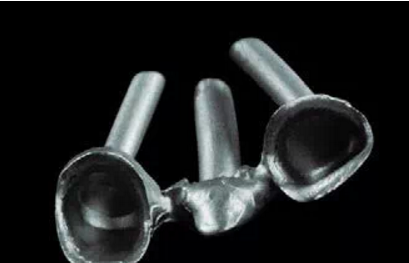

figure 7: de rand van de Kroon vormt een scherpe rand met een voorverwarmingstemperatuur van 800 ° C

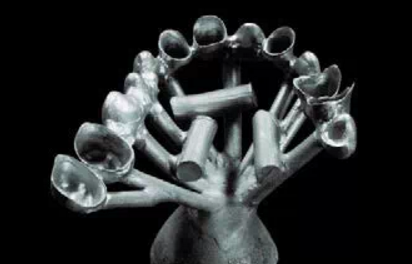

figure 8: een sprue inbrengen voor een lange vaste brug met een grote span

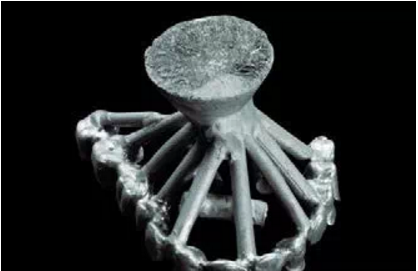

 figure 9: de gouden opslagtank wordt geplaatst in het verwarmingscentrum

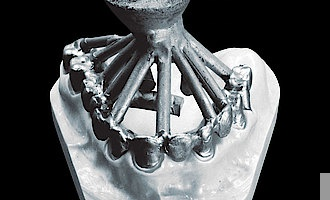

 figure 10 : Gegoten voltooid 13unit vaste brug op zijn plaats op het model



discuss van een metallurgisch perspectief-

Te resultaten van een reeks giettests tonen aan dat de precisie giettechniek ook goed kan worden toegepast op tandtechnologie: grote opeenhopingen van materiaal worden vermeden, de giettemperatuur wordt zoveel mogelijk verminderd tot denoodzakelijke temperatuur voor het gieten en de Smelt wordt geïnjecteerd van dikke tot dunne delen, in het thermische centrum om te zorgen voor voldoende opslagpoolvolume.

 today

today

today, moderne productie technieken, zoals multiAxisbewerking of lasersmelttechnieken worden uitgebreid gebruikt in het tandheelkundige veld om kobalt

chromium legering kronen en bruggen of superstructuren te vervaardigen. Giettechnologie wordt echternog steeds algemeen gebruikt wereldwijd. Welke factoren spelen een cruciale rol bij het succes van gieten zijn in dit artikel uitgelegd. Natuurlijk kan het proces van casting cobalt

chromiumlegeringenniet 1: 1 gelijkwaardig zijn aan het gieten van edelmetaallegeringen. De volgende gietparameters hebben een direct effect op de kwaliteit van het gieten:

---



correctly ontwerp het spuitsysteem en het aantal inserties;

Determine De juiste ruimtelijke lay-out en positie van de sprue als een gouden opslagpool in het thermische centrum om gietende krimp te voorkomen;

because de solidatiesnelheid van verschillende soorten legering smelten is anders, moet een voldoende afstand worden gewaarborgd Tussen de sprue als de gouden opslagpool en het gieten;

Selecteer de overeenkomstige voorverwarmingstemperatuur volgens de grootte van het gieten;

De hoeveelheid gietlegering is geselecteerd op basis van het overeenkomstige Gietdruk.

vasisch, als de temperatuur van de smelt te hoog is en de hoeveelheid van de smelt te hoog is, zal de warmte die in de smelt is verzameld te hoog, waardoor de koeltijd van de smelt te lang. Deze factoren zullen leiden tot de schade aan het oppervlak van het gieten door het embeddingmateriaal. Deze schade zal uiteindelijk resulteren in de ruwheid van het gietoppervlak. Daarom suggereren we dat de hierboven vermelde gietparameters moeten worden gecontroleerd en aangepast aan de gietomstandigheden van elke tandtechnicus.

\\n \\n \\n
