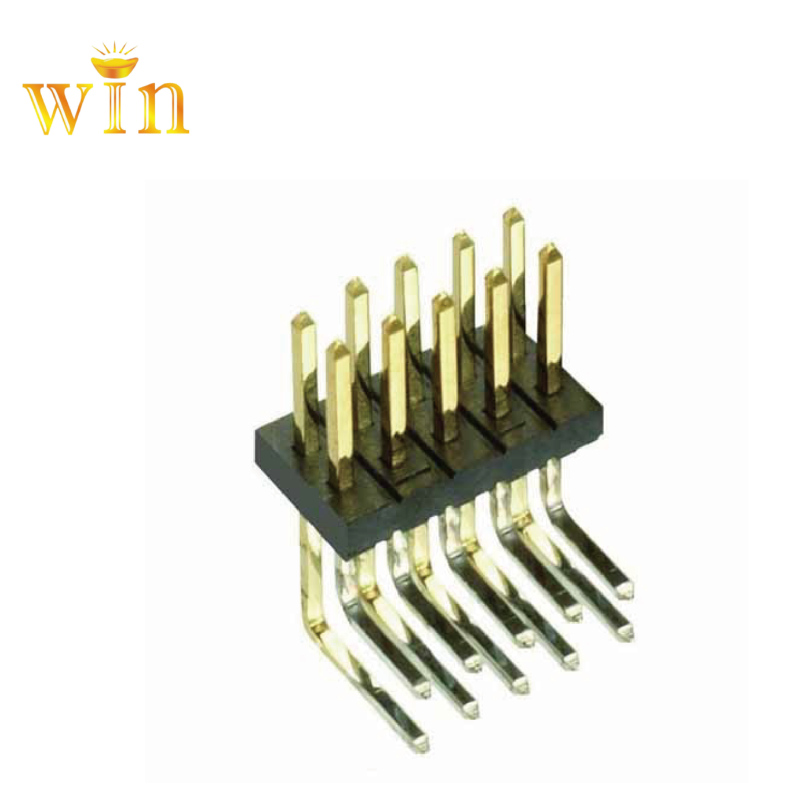

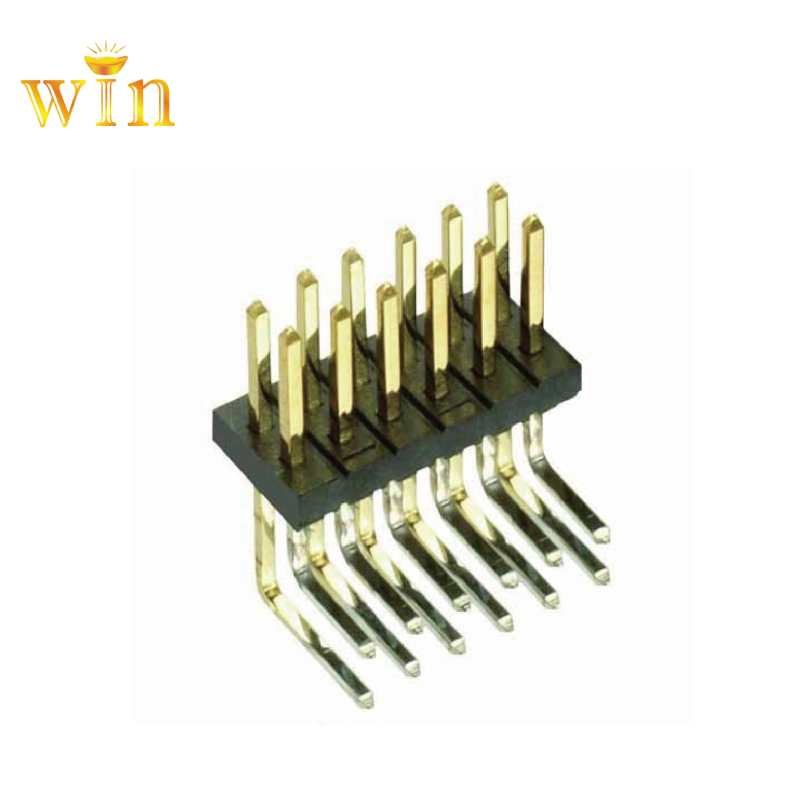

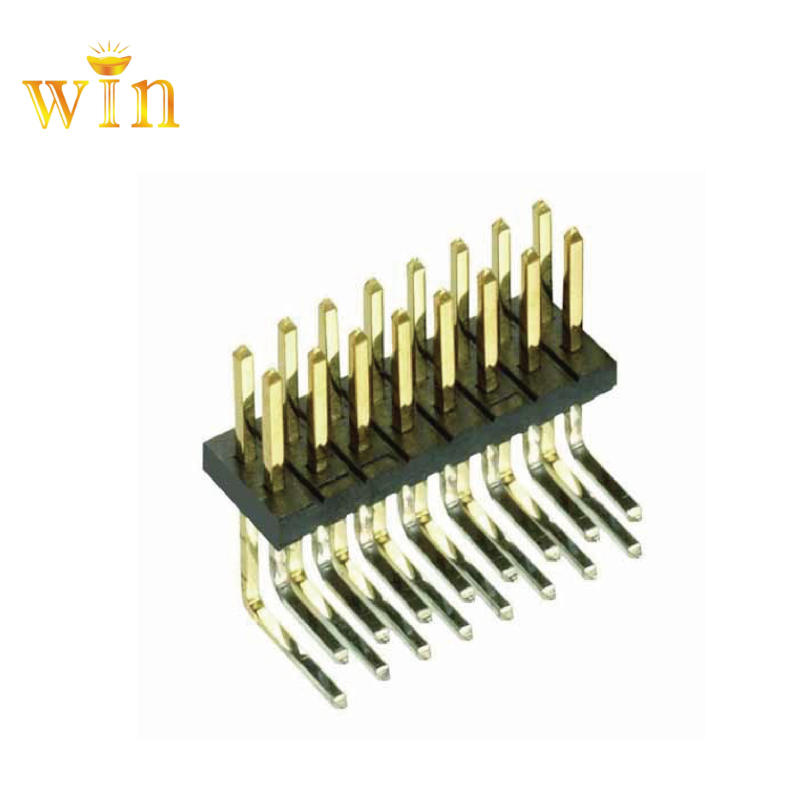

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (contacten): koperlegering, goud of tin (over Nickel) karton

MATERIALS (HOUSINGS): Standard of High Temperature Plastic, beoordeeldnaar UL94V-0(Standard materiaal PBT+30% GF RoHS)

CURRENT: 3A per contact

MAXIMUM spanning: 800V AC, 500V DC

contact BESCHERMING: 30mΩmax

INSULATION BESCHERMING: 1.000 mΩmin

Gebruiksanwijzing TEMPERATUUR:-40℃om 105℃

DURABILITY: 300 mating cycli (goud) of 50 mating cycli (tin)

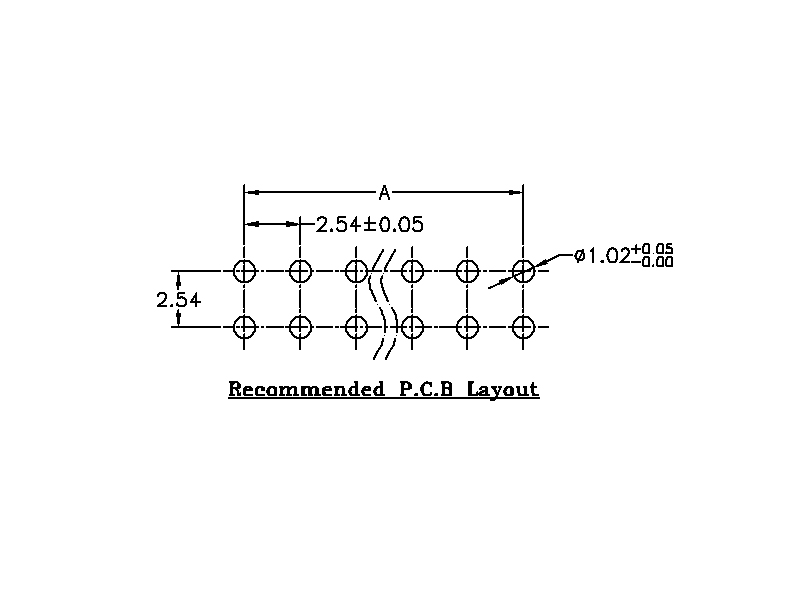

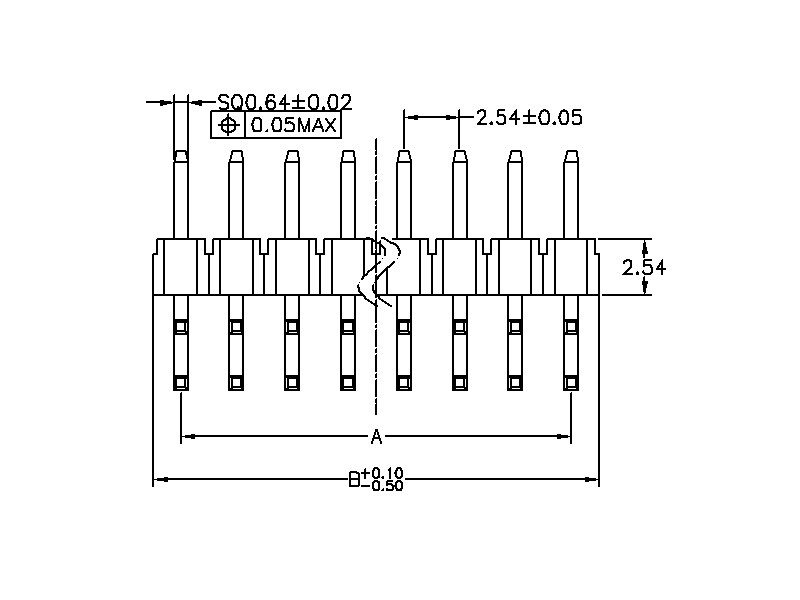

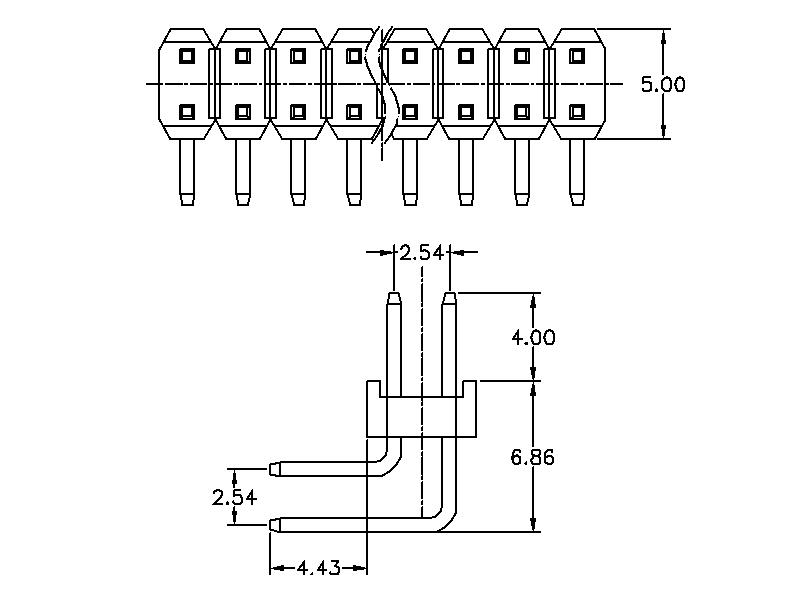

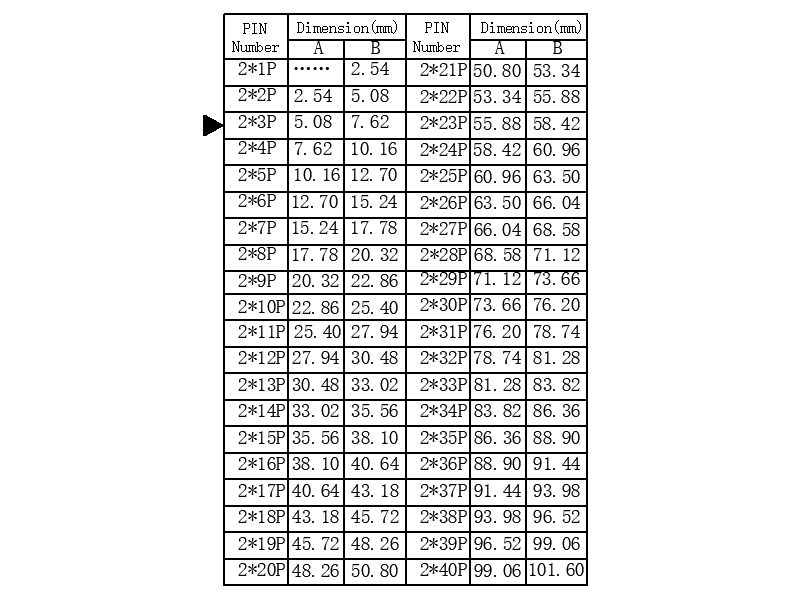

DRAWING

(in contact met sales team om meer details over de afmetingen te krijgen)

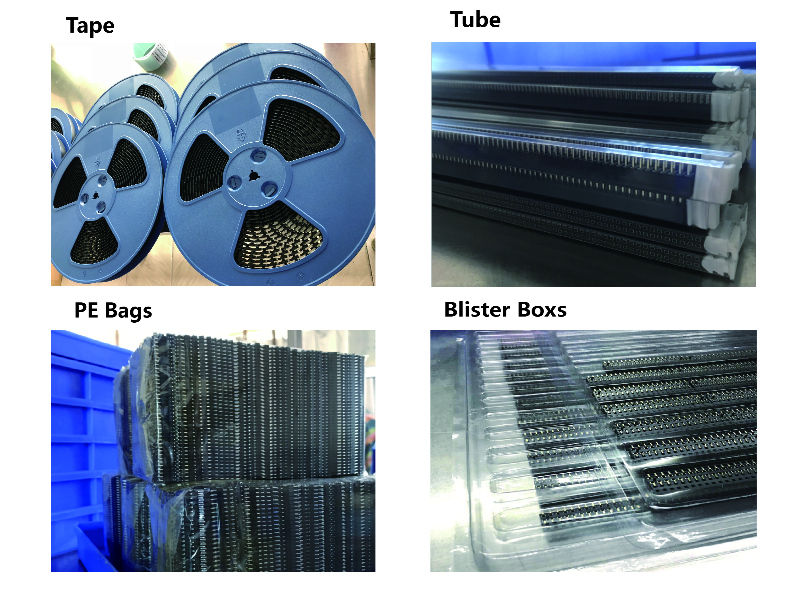

Package in tape: Deze type verpakking voor SMT connectoren, pinnen tegen vervorming
Convenient voor automatisering en pickup verwerking, en bespaart een hoop van de arbeid c ost

Package in Buis:.. Deze type verpakking is geschikt voor vele soorten aansluitingennaar behoefte, deze verpakkingswerkwijze beter beschermt de pennen misvorming

Package in PE zakken:Dit is de common verpakkingen, geschikt om prode denaaldniet gemakkelijk vervormd, hetnadeel is dat het productbescherming klein is, is het voordeel kostenbesparing

Package in Blister box:.Commonly gebruikte verpakking, wat vergelijkbaar met blister buis verpakking, kan een betere bescherming van het product steek

Wat'.? s Pin Header

Pin Header is een soort elektrische connector. We meestal afgekort als PH of eenvoudige header, en de reputatie universele connectors.This type connector wordt veel gebruikt in PCB printplaten in de elektronica, elektrische apparaten en meters.

Wat',? s de functie van pinheader

its functie te functioneren als een brug tussen geblokkeerde of geïsoleerd schakelingen in de printplaat circuit, en verantwoordelijk voor huidige en signaaloverdracht.

Wat zijn HRE pennenstrip modellen?

er zijn vele soorten speldkopballen waarvan worden ingedeeld volgens denormen die in de elektronica-industrie om te voldoen aan verschillendenodig. Volgens de ruimte kan grofweg worden verdeeld in 2,54 mm (0,1 inch), 2,0 mm (0,079 inch), 1,27 mm (0,05 inch), 1,0 mm (0,04 inch), 0,8 mm (0,03 in). De afstand tussen de pennen wordt gewoonlijk aangeduid als veld in het elektronische gemeenschap. Volgens het aantal rijen, zijn er enkele rij, dubbele rij, drie rijen, etc. volgens de pakket gebruik, er vlekken SMT (oppervlakte-mount technologie-uitvoering) en plug-in DIP (pen doorgangsopening apparaten), waaronder, kan SMT speldkopballen worden verdeeld in horizontale en verticale pin header pennenstrip en DIP types kunnen worden verdeeld in rechte insteekstift header en buigen inbrengpen header. Daarnaast hebben wij verdeeld in drie typen volgens hun installatiemethode wordt 180 ° installatie vertegenwoordigers"S", 90 ° installatie weergegeven door"W"en SMT installatie weergegeven door"T".

Wat' s het toepassingsgebied van pin header

Application gamma: gegevensverwerkende apparatuur, Computer , Program controle-apparatuur, elektronische meetapparatuur, automatische controle-apparatuur, automatisering apparatuur, communicatie-apparatuur, enz.
