1.0 INLEIDING

HDMI naar CVBS-signaalomzetter die HDM-videosignaal of audiosignaal zal omzetten naar AV (CVBS) samengestelde videosignaal en de FL /FR-stereo-audio-signalen, terwijl de zijsignalen van het DVI-systeem worden ondersteund.Helpen gebruikers om de hoge kwaliteit van het HDMI videosignaal om te zetten in een normaal CVBS signaal (standaard-definitie 480i, 576i,).Dus dat kan spelen op TV, VHS VCR, DVD recorders, etc. Ondersteuning NTSC en PAL twee TV-formaat.

2.0 KENMERKEN

Eén.conversie, plug en play van hardware zonder enige software-driver;

Twee.Ondersteuning van het HDCP-protocol, ondersteuning voor HDMI 1.3;

Drie.Ondersteuning NTSC en PAL twee standaard TV formaten;

Vier.Eén HDMI-invoer, één AV-uitvoer:

    Invoer: HDMI x 1;

    Resultaten: CVBS x 1; L /R x 1;

Vijf.input HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz;

Zes.Compatibel met DVI-modus 800&_120;6000,1024x768,1280&-350;120,720,1280&-350;1024 6522;

    1920''';120;1080/@60hz;

Zeven.CVBS-uitvoer: 480I, 576I;

8.Audio-output: L/R-kanalen;

9.Afmetingen 65306;100mm(W)x115mm(D)x 25mm(H).

3.0 TOEGANGSTOEGANG:

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

1.HDMI TO CVBS CONVERTER...

2.User handling-------------------------

3.Power supply...

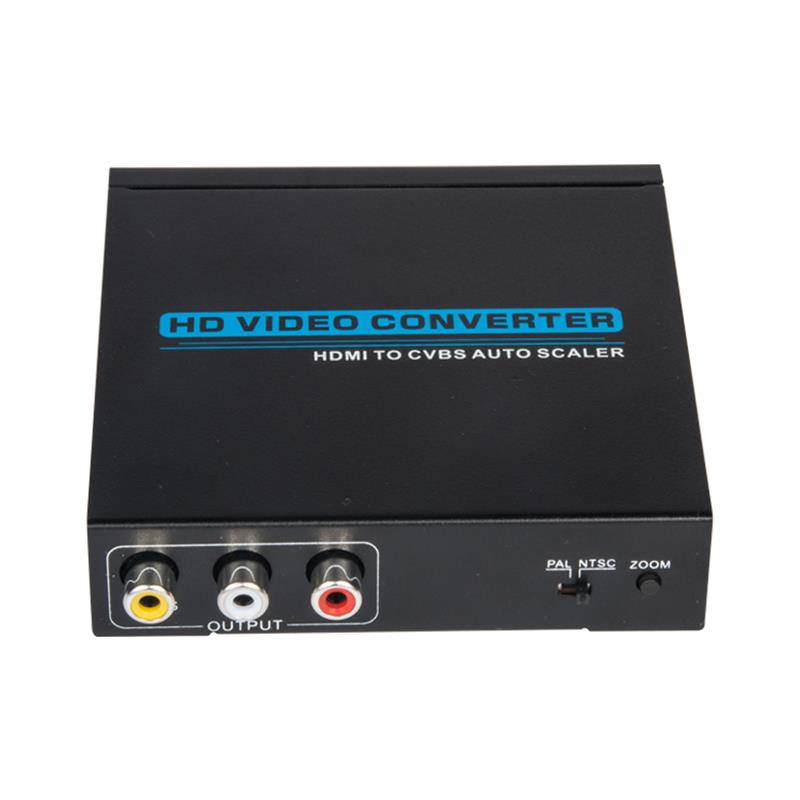

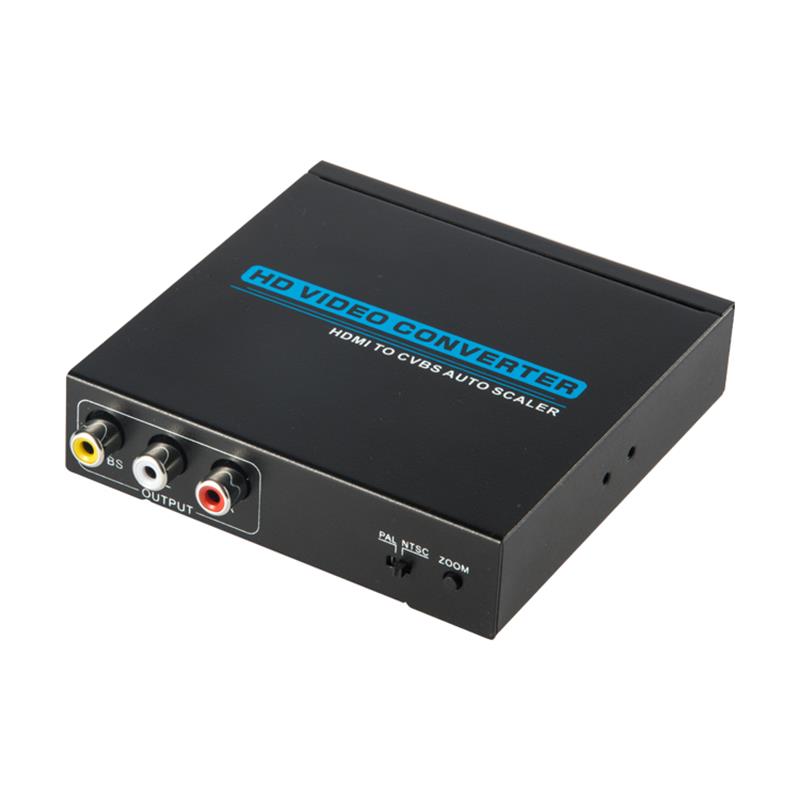

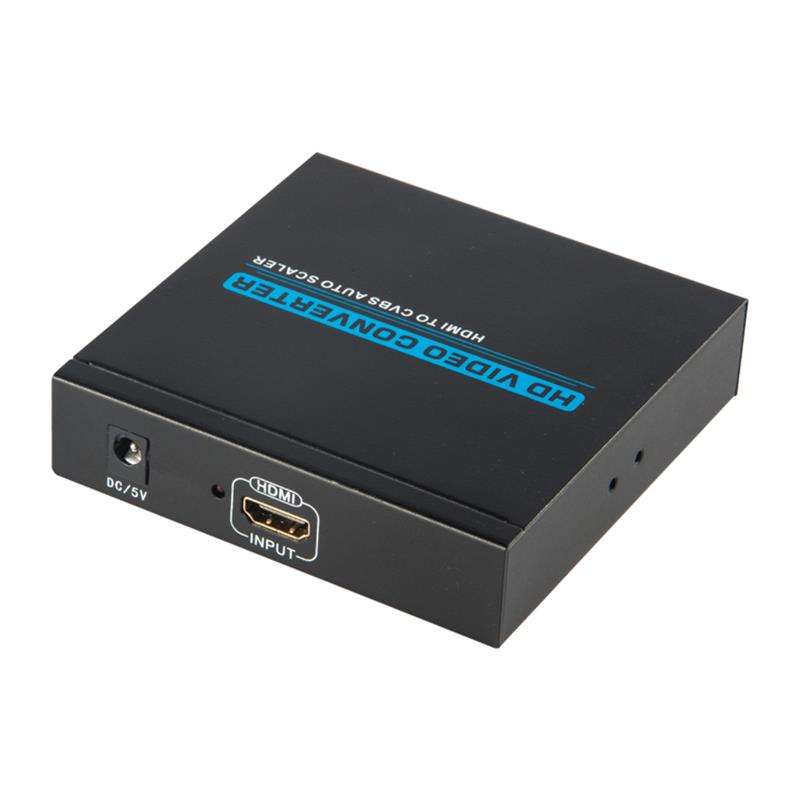

4.0 BESCHRIJVINGEN VAN PANELEN

Gelieve de tekeningen van het paneel hieronder te bestuderen en vertrouwd te raken met de signaalinvoer(en), de output(en) en de vermogensvereisten.

DC 5V ---------------------------------------------------------------------------------

POWER LED ------------------------------------------------------------------------

HDMI Input--

A/V OUTPOUT--

PAL /NTSC --PAL en NTSC standaard format selecter switch

Knop ZOOM -----------verander de afbeelding op scherm

5.0 TOEPASSINGSGEBIEDEN

A. Civil Industry: set-top boxes, XBOX360, PS3, high-definition players.

B. Industriële sector: high-definition camera, videocamera, met dit gemeenschappelijk

    display apparaat zal in plaats van een groot scherm HDMI TV-monitors, naar

    verlagen van de kosten en de ruimte.
