gas turbinebladen moeten weerstand bieden aan ernstige omstandigheden, zoals verhoogde temperaturen, hoge centrifugale krachten en oxidatie. Tegenwoordig worden directionele solidatie (DS) en enkele kristallen (SX) -methoden gebruikt om de messen te werpen, omdat conventionele gietmethoden superlegeringen creëren met onbevredigende high-temperatuureigenschappen veroorzaakt door de geëvenaarde graanstructuur. Conventioneel gegoten Superalloys mislukten in de graangrenzen vanwege thermische vermoeidheid, oxidatie en kruip. Graangrenzen zijn plaatsen voor het initiëren van falen. De uitlijning of eliminatie van deze verbetert de kruipkracht en de ductiliteit bij hoge temperaturen. Om turbinebladen te gieten is erg ingewikkeld. Vereenvoudigd, wordt een mal gemaakt door een keramiek rond een wasmodel van het mes te gieten.





<><>



 then het wasmodel is verwijderd en de matrijs is gevuld met de gesmolten metaal. Directionele stolling (DS) De directionele

 solidering van superalloys werd in de jaren zestig ingevoerd. De grenzen van de korrel zijn evenwijdig uitgelijnd met de stolingsrichting die samenvalt met de hoofdstress-as van de component. Een uiteindelijke structuur wordt geproduceerd die bestaat uit kolomkorrels met001

-oriëntatie in de richting van de daarna toegepaste belasting. DS-turbinebladen met de lage modulus

001-oriëntatie parallel aan de richting van de aangebrachte belasting verhogen de thermische vermoeidheidsweerstand drastisch vergeleken met conventioneel gegoten turbinebladen.





 n

Single Crystal (SX) Gieten

--Het proces wordt getoond in figuur 32. Enkele kristallen gieten worden in vacuüm uitgevoerd in een voorverwarmde, keramische vorm.

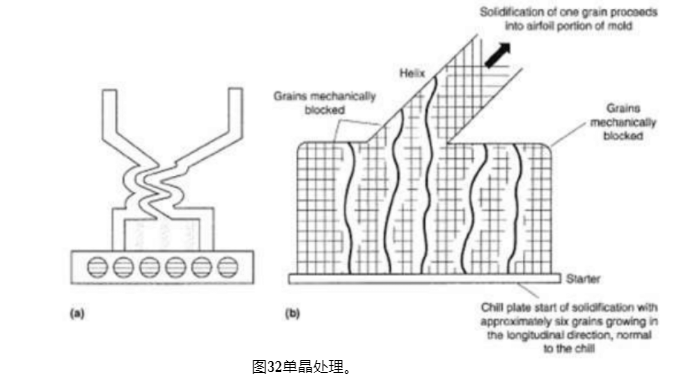

figure 32 Enkele kristalverwerking.



\\n \\n \\n \\n \\n \\n \\nbecause van de controle van De stolling in de mal, de groei van alle korrels kan worden geremd en daarom worden graangrenzen geëlimineerd. De mal wordt uit de bodem gestold. Aan het begin van de stolling hebben de korrels een kolomvormige structuur die loodrecht staat op het thermische verloop. Wanneer het spiraalkanaal wordt bereikt, worden alle kolomkorrels behalve waarvan er één wordt belemmerd. Aan het einde van de helix wordt een enkel kristal geproduceerd. Single Crystal Superalloys bezitten betere high \\ntemperatuureigenschappen dan DS Superalloys vanwege de schuld van graangrensversterking van opgeloste stoffen zoals boor en zirkonium. Het missen van deze elementen verhoogt de beginnende smelttemperatuur van de superlegering en daarmee de hoge \\ntemperature eigenschappen verbeterd. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\nMoreover legeringen kan warmte worden behandeld Hogere temperaturen in het bereik van 1240-1330 ° C. Deze hogere warmte \\ N \\n \\n \\ Ntreatment-temperatuur maakt het mogelijk om een ​​oplossing van alle G'en fijner te precipitatenna de verouderingsbehandeling. \\ N \\n \\n \\n \\n
